MZA Explosionszeichnungen von Baugruppen

Re: MZA Explosionszeichnungen von Baugruppen

Meinst du das hier?
http://www.mz-b.de/miraculis/aw/simson/ ... 0e.html#a0

Re: MZA Explosionszeichnungen von Baugruppen

Hallo,

ich suche auch Explosionszeichnungen, für verschiedene, am besten alle, Baugruppen der Schlabe, am besten Kr51/2 L habe gegoogled und beim schwalbennest geschaut, leider habe ich nichts gefunden, habe mir schon divrese andere explosionszeichnungen geladen, leider nicht für die schwalbe.

Ich bin mir allesdings ganz sicher das es welche gibt. wenn ich beim händler ein ersatzteil bestelle dann zeigt der mir immer explosionszeichnungen von der schwallie.

V0len D0nk in V0r0us

Re: MZA Explosionszeichnungen von Baugruppen

Zitat von Marley

genau den habe ich oben gepostet

Da warste wohl ein paar Sekunden schneller.

Re: MZA Explosionszeichnungen von Baugruppen

Zitat von maCque

Hallo,
ich suche auch Explosionszeichnungen, für verschiedene, am besten alle, Baugruppen der Schlabe, am besten Kr51/2 L habe gegoogled und beim schwalbennest geschaut, leider habe ich nichts gefunden, habe mir schon divrese andere explosionszeichnungen geladen, leider nicht für die schwalbe.

Ich bin mir allesdings ganz sicher das es welche gibt. wenn ich beim händler ein ersatzteil bestelle dann zeigt der mir immer explosionszeichnungen von der schwallie.

V0len D0nk in V0r0us

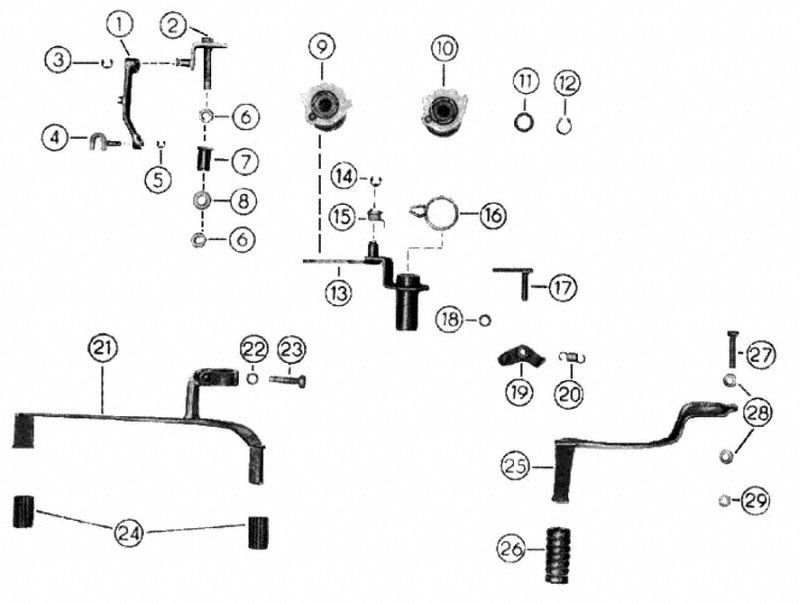

es gibt für jedes fahrzeug solche gruppenteile explosionszeichnungen! hab mal alle zu der kr51/2 l aufgeführt
So dann fange ich mal an:

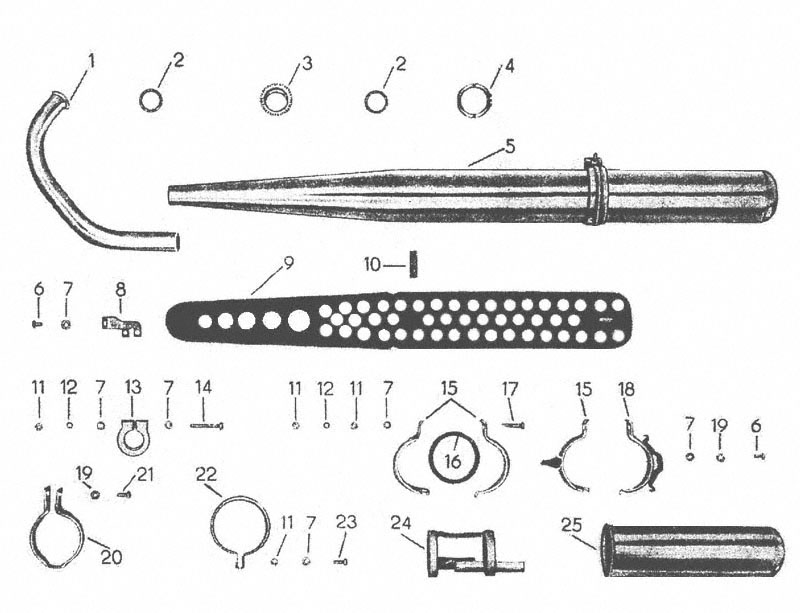

Auspuffanlage
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-22.jpg]
Elektrische Magnetzündanlage
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-35.jpg]

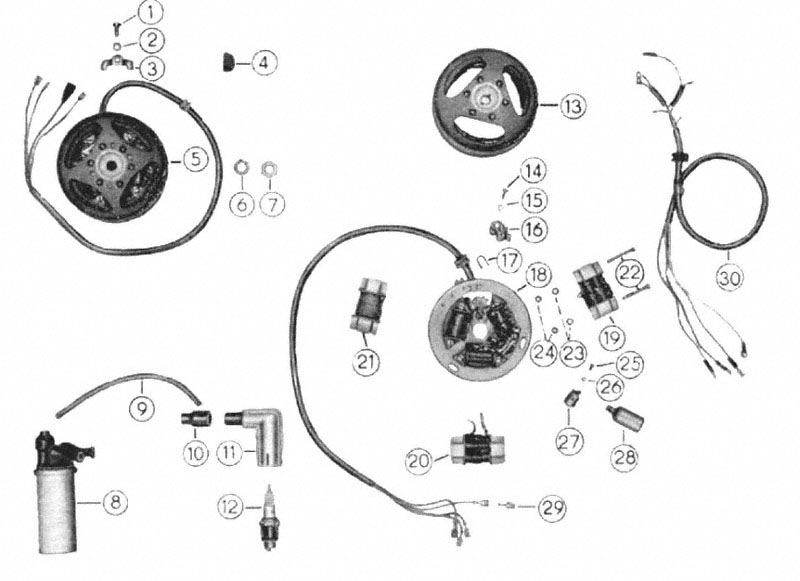

Schwunglichtprimärzündung
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-34.jpg]

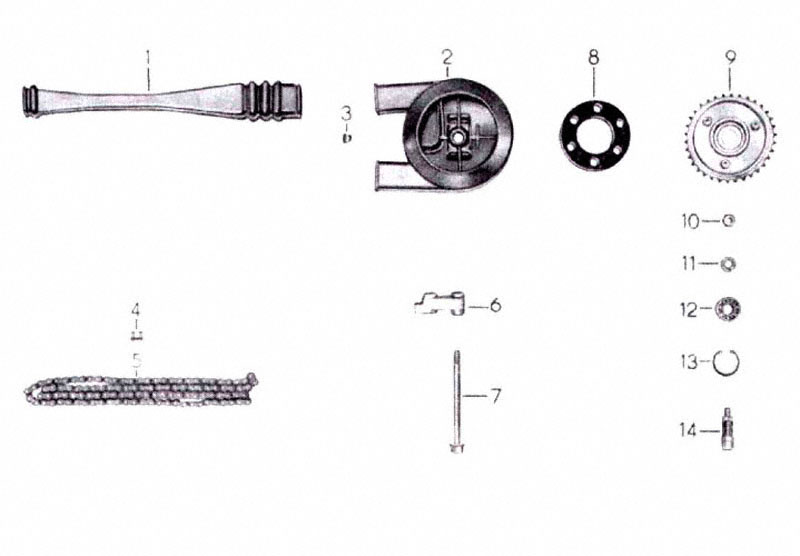

Hinterantrieb
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-20.jpg]

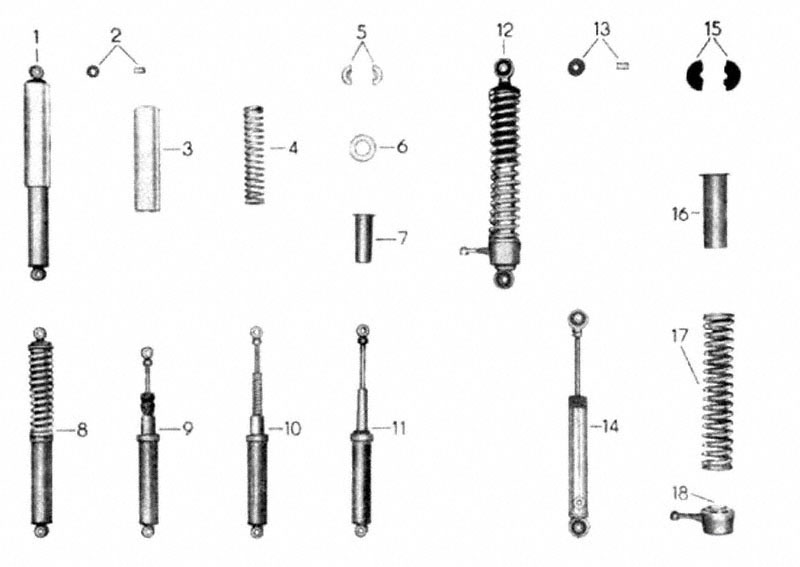

Hydraulisch gedämpftes Federbein
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-16.jpg]

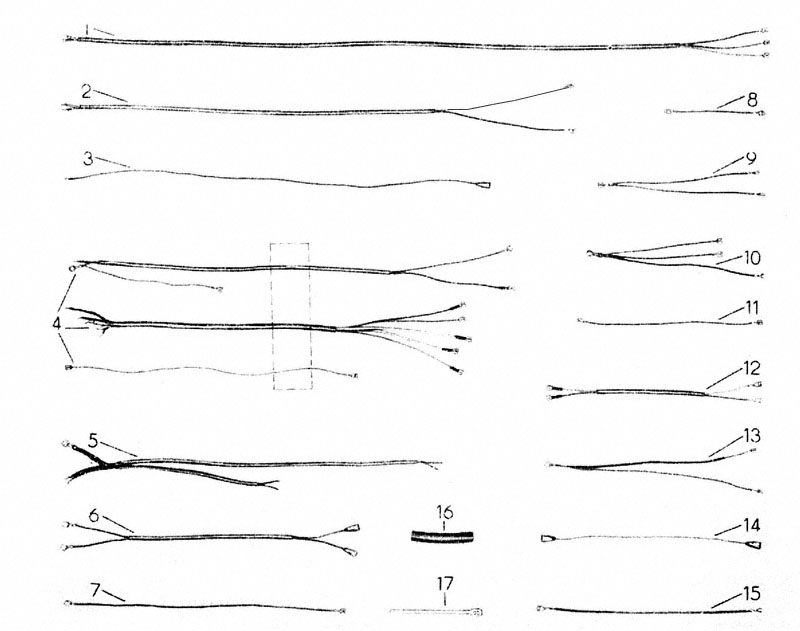

Kabel
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-40.jpg]

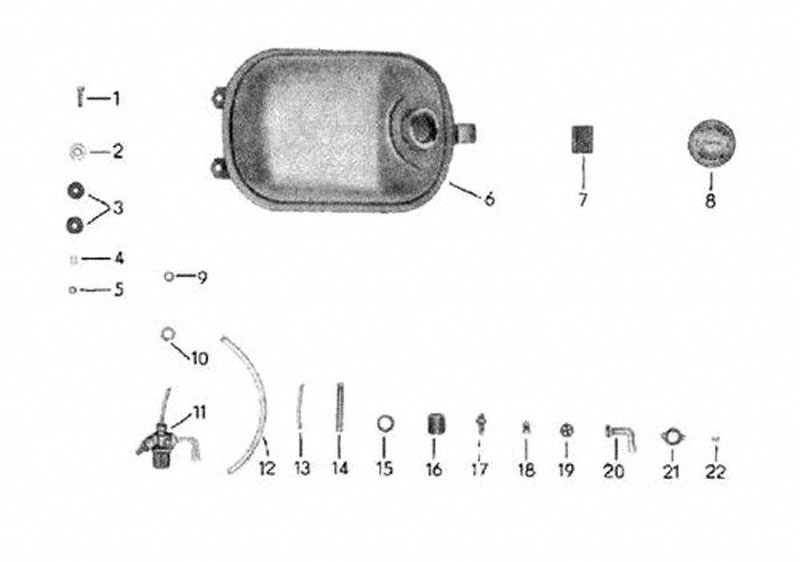

Kraftstoffbehälter-Kraftstoffhahn
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-06.jpg]
Lenker-bediengriffe-bowdenzüge
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-15.jpg]

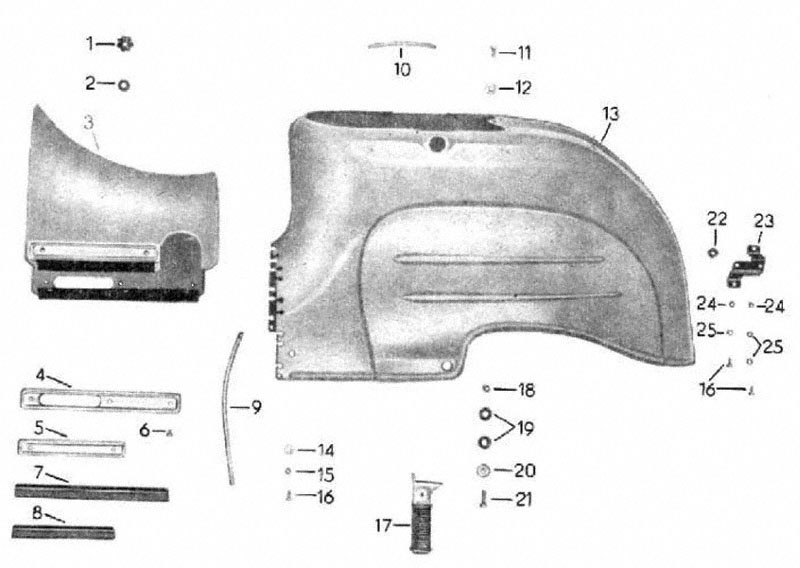

Motortunnel-haube
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-11.jpg]
radnabe-hinterradbremse-vorderradbremse
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-19.jpg]
Rahmen- schwinge-...
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-03.jpg]

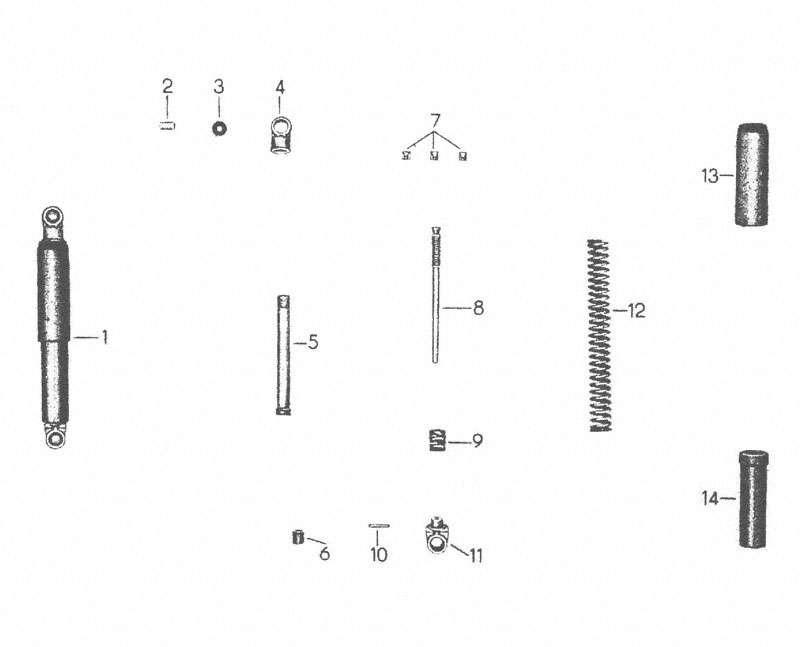

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-17.jpg]

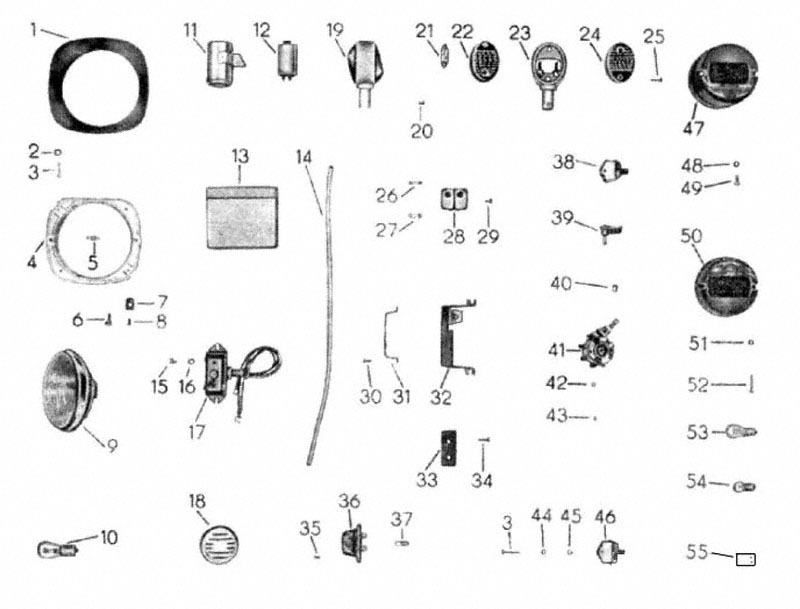

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-38.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-13.jpg]

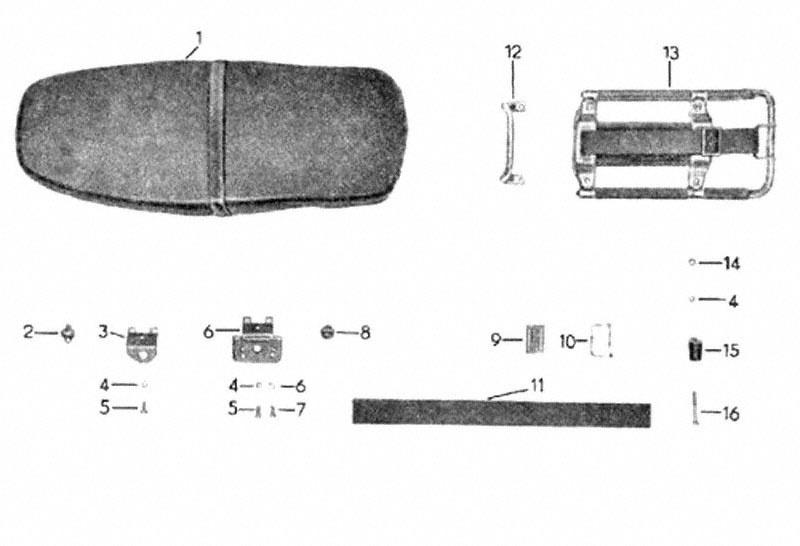

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-08.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/KR51.2-81-10.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-41.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-33.jpg]

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-32.jpg]

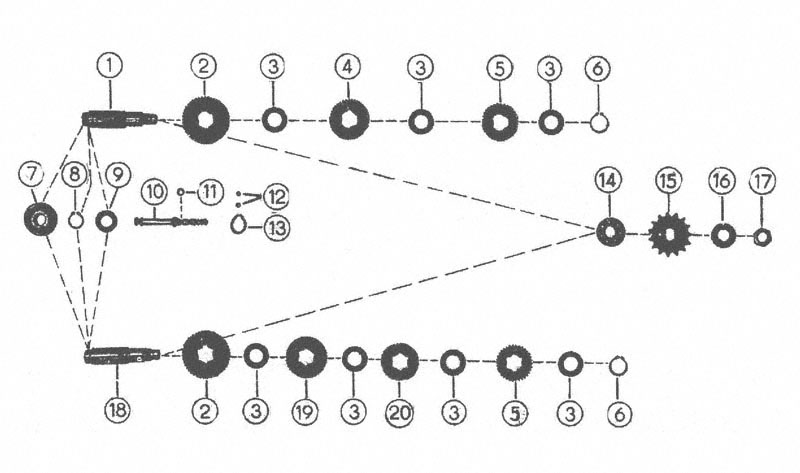

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-29.jpg]

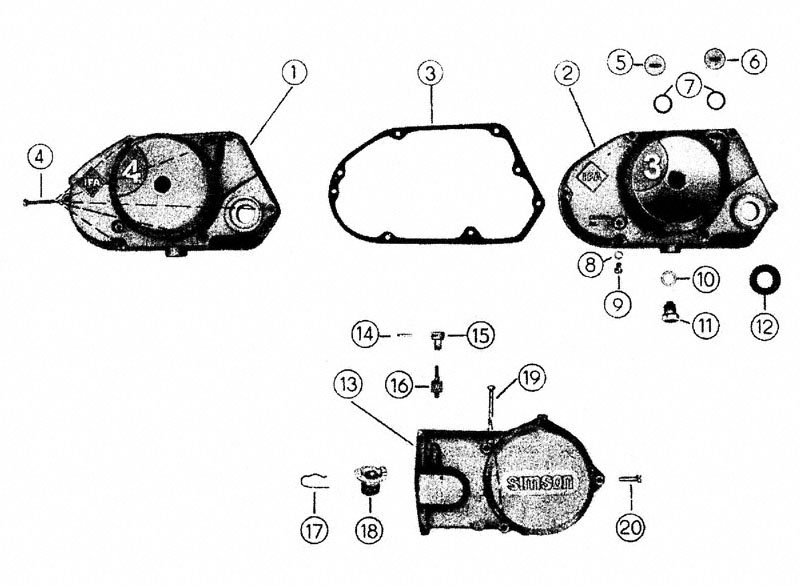

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-24.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-31.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-28.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-26.jpg]

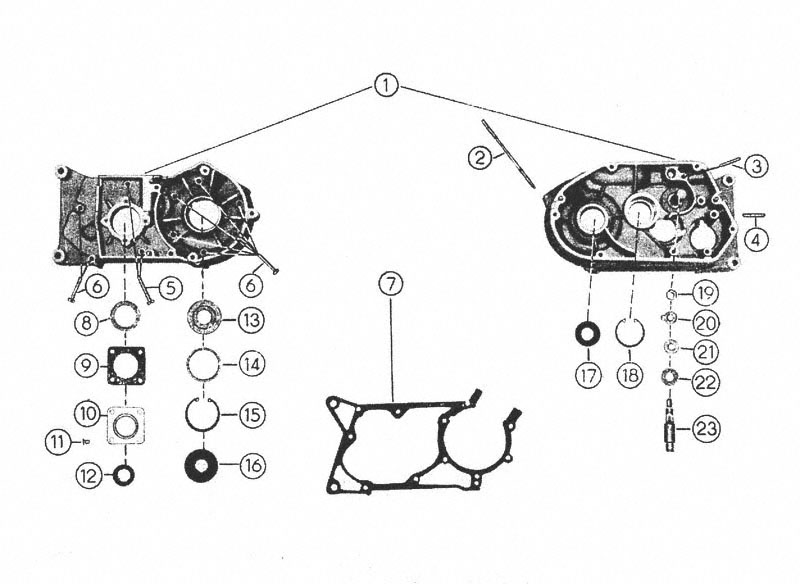

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-23.jpg]

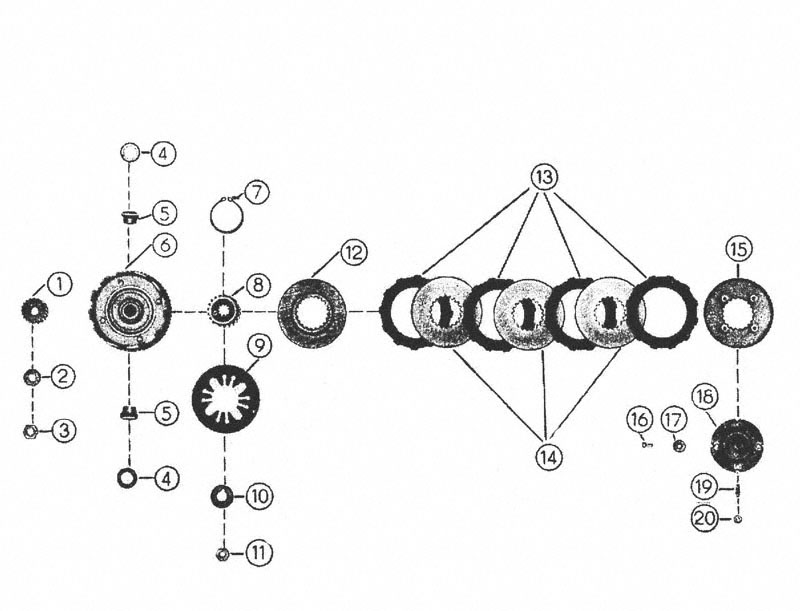

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-27.jpg]
[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-30.jpg]

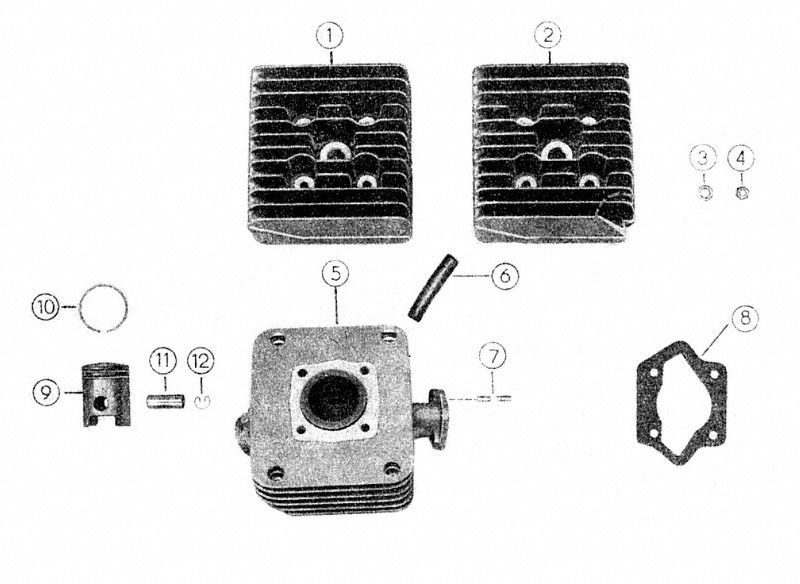

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-25.jpg]

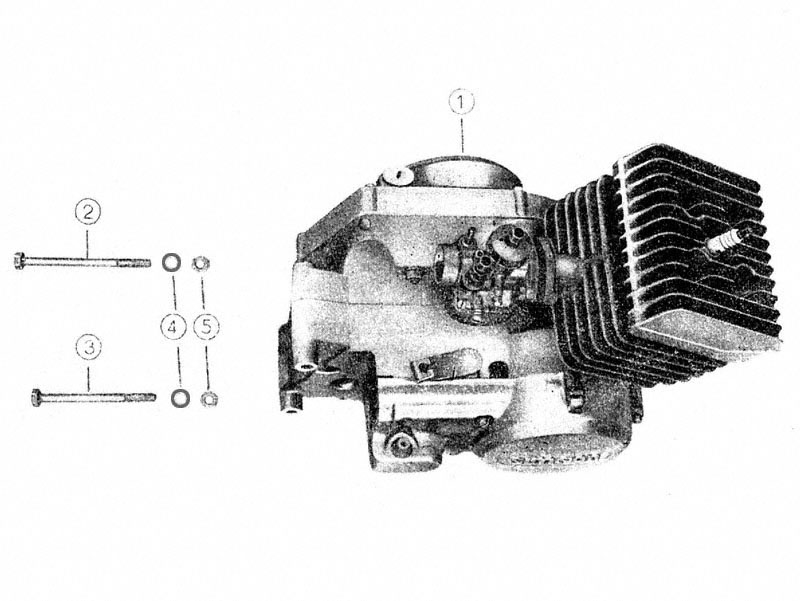

[Blockierte Grafik: http://www.mza-vertrieb.de/images/zeichnungen/normal/S51-KR51.2-81-21.jpg]

Re: MZA Explosionszeichnungen von Baugruppen

weil die kr51/2 l mit ner s51 zusammen in baugruppen dargestellt ist und manche dinge übereinander liegfen, aber s51 teile habe rausgenommen

Re: MZA Explosionszeichnungen von Baugruppen

Hier der eigentlich gesuchte Link: http://www.mza-vertrieb.de/motoxtreme/A ... suche.aspx

Re: MZA Explosionszeichnungen von Baugruppen

kannst aber auch hier machen, ist ja quasi das selbe

http://www.mza-vertrieb.de/sausewind/Ar ... suche.aspx
http://www.mza-vertrieb.de/schubert/Art ... suche.aspx

Re: MZA Explosionszeichnungen von Baugruppen

WOW das ist genau das was ich brauche, leider kann man nicht alles erkennen, aber dafür kann ja keiner was

Super Viel Dank.

Den Link von PowerTower benutzten die im simson laden immer aber eigentlich ham die da oft keinen plan, wollte mal ersatzteile fürn KR51 Tank und die ham mir die baugruppe von der s51 gezeigt und gefragt was ich brauche

Ich hab nämlich das blechkleid vor ner weile abgenommen und jetzt bekomm ichs net mer dran der vorbestizer hat einige teile verschlampt nur die hälfte wieder dran geschraubt, jetzt weiß ich scho ma was mir noch fehlt, leider weiß ich net wie ich die Soziusfußrasten hinten befässtigen soll. kommen die unter oder über das blechkleid? wenn ich se drunter mache liegt das blech nicht richtig auf und verbiegt sich beim anziehen und wenn ichs drüber mache verbeule und zerkratze ich auch alles?
