Funktionierender Schaltplan

hallo jungs

habe nun schon 3 Schaltpläne durchversucht nur keiner Funktioniert so richtig.

Der von ZT-tuning wenn ich da alles so anschließe kommts mit meinen Kabeln nicht hin . Erstens sind bei meiner Vape andere Farben der Kabel und die Anzahl der Kabel stimmt auch nicht.

Desweiteren geht bei dem Schaltplan auf der dritten stufe das Moped aus und bei den anderen kommt ein Funke.

Möchte unbedingt Blinker mit dran haben.

Bei ner anderen ging alles bis auf das Moped ausmachen und Blinker. Bei ZT nichtmal das Licht.

Wäre nett wenn ihr getestete Baupläne einfach mal postet und ich durchversuchen werde. Danke jungs

Re: Funktionierender Schaltplan

grüße

ja danke jungs

ja mit dem vom Moser habe ich Probleme.

http://%22http//www.akf-shop.de/moser/s51-1c1_vape.png%22

diesen hier.

Zb. Sehe ich gerad garnicht durch kurz weiß nicht ob es schon zu spät ist für meinen Kopf oder sowas aber unten dort klemmleiste B was ist das bitte? und dann an dem 3er Steckverbinder dann am Zündschloss sind 3 Kabel und das was nen tick weiter oben ist das Weiß/schwarze gehts ins leere oder in den einzelnen der unter dem dreier am zündschloss ist?

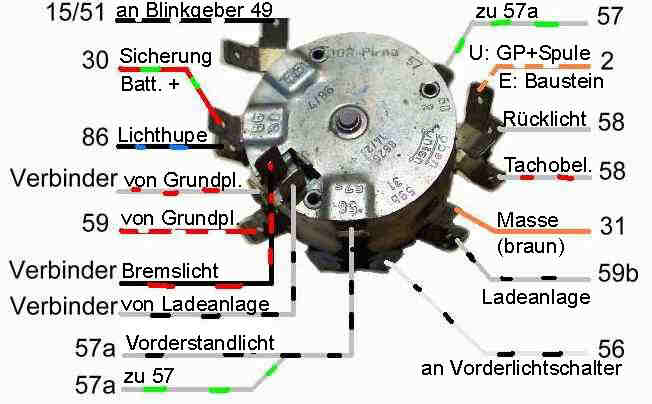

Kann es vielleicht auch sein das ich zu doof bin das anzuschließen? ich bin der richtigen annahme das wenn ich das Zündschloss von unten anschaue ja der äußere Kreis mit den Zahlen die Klemmen oben sind sprich wo der dreierverteiler ist und der innere die darunterliegenden sind dann ja? und bitte von unten anschauen ja

bei mir geht laut Moser Plan kein Blinker und kein Zündungsaus.

irgendwo hab ich nen Fehler am besten ich zieh nochmal alles ab.

Re: Funktionierender Schaltplan

morgen.

also bei dem erkennt man keine zahlen.

ich versuch mein glück einfach nochmal komplett neu zu machen.

wichtig ist nur nochmal lese ich die zahlen richtig ab mit dem Zündschloss sprich äußerer kreis oben und innerer kreis untere von unten gesehen alles?
Und wo kommt das Weiß/schwarze hin unter dem dreierverteiler?

Re: Funktionierender Schaltplan

wenn der Herr ein Multimeter besitzen würde;)

aber was ist nun mit dem Weiß /schwarzen was in der Luft hängt?

Re: Funktionierender Schaltplan

ja hab gerad bei unseren 2 rad simsonservice angerufen der äußere Ring ist oben und der innere unten aber halt so wie du schauen tust;)

nun meine wichtige frage noch mit dem Weiß/schwarzen Kabel.

Soll das dazwischengeklemmt werden an dem 3er verteiler oder an den einzelnen darunter?

und was ist auf der Zeichung von Moser unten links die Klemmleiste B?

Re: Funktionierender Schaltplan

so fehler gefunden jungs.

erstens war der Blinkgeber defekt von der vape.

nen anderen rein und getestet . funktion ok;)

Dann war ein kabel umgelötet worden vom vorbesitzer des mopeds beim schalter vom Blinker an der Amatur das also auch noch behoben.

Das lustige ist nun aber ich brauch keine batterie.

Karre an gemacht und geblinkt . cool geht alles und das ohne batterie mit dem plan von Moser;)

find ich klasse;)

nun geht alles so wie es soll und alle funktionien die das moped hat.

danke nochmal;)
