Hallo zusammen,
ich möchte mir ein Anbauteil für den VAPE-Rotor A70R-23 selbst auf der CNC fertigen und brauche dafür ein paar Maße, die ich nirgends finde.

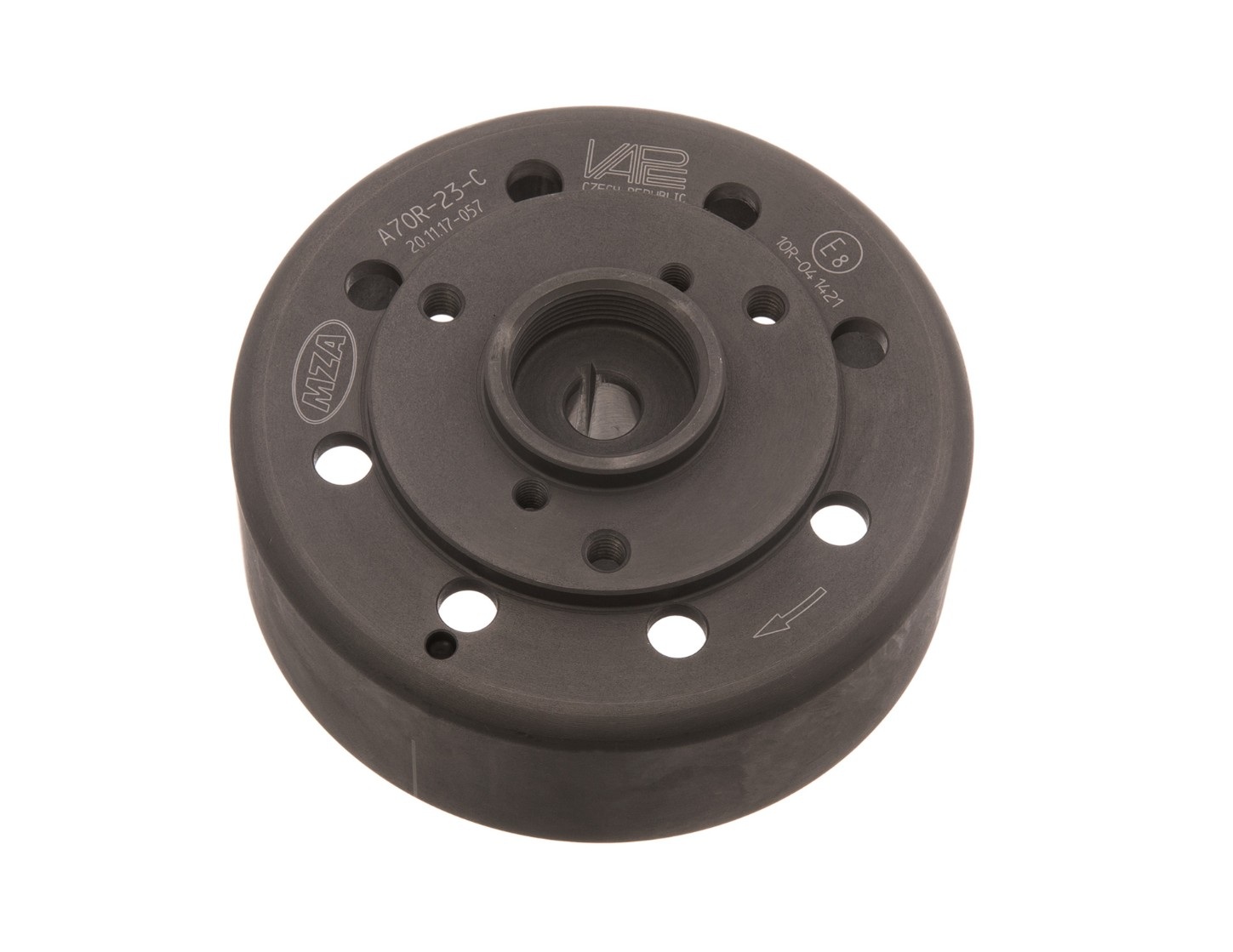

Im Anhang habe ich zwei Bilder: einmal ein Foto vom Rotor, einmal eine Skizze mit den gesuchten Durchmessern (farblich markiert). Konkret brauche ich:
- gelb: Lochkreis-Ø durch die kleinen Befestigungsbohrungen (das wichtigste Maß). Alternativ reicht auch der Abstand der drei Löcher untereinander, dann kann ich mir den Lochkreis ausrechnen.
- rot: Außen-Ø des Absatzes
- grün: Ø vom Bund der Nabe (Zentrierung)
Hat jemand den Rotor in der Hand und könnte das kurz mit der Schieblehre nachmessen? Wäre mir eine riesige Hilfe.
Danke vorab und Grüße
