Arduino ?? Ladekontrolle - Schaltung mit Ladeausfallerkennung für 12 Volt Bordnetz (Vape)

Hallo,

ich habe eine Idee für die Umsetzung einer Ladekontrolle, nur fehlt mir a der Plan für die Umsetzung und b ein wenig die Idee welche Bauteile zum Einsatz kommen könnten

angeregt hat mich ein Link http://www.electroschematics.com/9010/12v-lead-…tage-indicator/ aber nicht dafür ausreichend was ich da vor habe weil es nicht die Funktionen bietet was ich da vor habe

das ganze soll mit 12V und Vape laufen, lässt sic sowas mit einem Arduino Nano umsetzen ? http://arduino.alhin.de/index.php?n=13

also erstmal meine Vorstellungen was ich umgesetzt haben möchte mit einer 3 mm 2 Farb LED
Datenblatt http://cdn-reichelt.de/documents/date…ED3RG%23KIN.pdf https://www.reichelt.de/LEDs-Blink-Mul…2&ARTICLE=10229
Die LED wechselt die Farbe wenn man die Anschlusspins vertauscht

Zustand 1: Laden LED rot

je nachdem was sich einfacher umsetzen lässt
Zustand 2: Batterie voll LED grün OPTIONAL Zustand 2: Batterie wird geladen da Spannung höher als Leerlaufdrehzahl-Spannung

Zustand 3: Sicherung im Ladekreis defekt bzw keine Spannung mehr vom Laderegler abwechselndes Farbblinken der LED rot - grün - rot - grün - rot - grün .......

Zustand 3 kann durchaus auch blinken, wenn der Motor nicht dreht, darf aber nicht mehr blinken wenn der Motor an ist, es sei denn, die Sicherung oder der Regler ist defekt.

habe bisher nichts gefunden in dem Segment was mit EINER zweifarb LED Betrieben wird bzw in der Kombination 3 Zustände mit einer LED Anzeigen kann

wenn es sooooooo einfach wäre, würde ich nicht um Hilfe betteln !!

Zitat von menju32

In der DDR gabs schließlich auch keine Arduinos

das ist richtig, aber
A gibt's die DDR nicht mehr
B entspricht auch dein Vorschlag nicht zu dem was da angezeigt werden soll

Zitat von _Kralle_

Hallo Toby,

schöne Idee für eine kleines Elektronikprojekt hast Du da. Ein Frage vorab: Ist es für Dich entscheidend, alle Ladezustände nur mit Hilfe einer Muli-Color LED anzuzeigen oder würden in dein Konzept auch mehrere LEDs passen? Wo soll(en) die LED(s) eingebaut werden?

das ganze soll als 3mm 2-Farb LED mit passender Innenreflektorhülse in das Drehzahlmessergehäuse verschwinden
genauso wie hier schon beim Tacho
[Blockierte Grafik: http://simsonforum.net/download/file.php?id=15488&mode=view]

Zitat

Wie menju32 bereits schrieb, ist die Realisierung deines Vorhabens mit dem Adruino micro Board kein großes Thema. Den micro habe ich für meinen elektronischen Tacho/Drehzahlmesser ebenfalls verwendet.
Die Aussage zur zulässigen Eingangsspannung des Arduino micro ist anwendungsabhängig. Der Spannungsregler auf dem Board (NCP1117-5) verkraftet maximal 20V und regelt diese auf 5V. Mit steigender Eingangsspannung steigt die Verlustleistung im Regler proportional zur Stromaufnahme und erzeugt Wärme im Baustein. Um die Verlustleistung des Reglers auf dem Arduino Modul zu verkleinern, kannst Du einen Schaltregler mit einer Ausgangsspannung von ca. 7V vorschalten. Passende DC/DC Wandler gibt es in kompakter Bauform von zahlreichen Herstellern. Wenn die Stromaufnahme deiner Schaltung jedoch sehr klein ist (< 50mA) wird es auch ohne vorgeschalteten Spannungsregler passen. In jedem Fall solltest Du eine Eingangsschutzschaltung für deine Schaltung verwenden, um Spannungsspitzen der Boardelektrik von deinem Modul fernzuhalten.

zur Spannunsgversorgung, ich habe bereits die berühmten KIS 3R33S an Board, welche ich erfolgreich nutze um während der Fahrt Handy zu laden, Navi zu nutzen. Im Jahr 2016 ziemlich exessiv und die Dinger sind einfach unkaputtbar. http://www.ebay.de/itm/DC-7V-24V-…x0AAOSwdzVXvYsc

die zu messende Spannung auf einen Maximalwert von 4,5 V bei Drehzahl max mit einem Spannungsteiler würde doch Sinn machen?? so ist man 0,5 V vom maximalmöglichen Eingangsspannungswert weg

ich kann zur Zeit nicht den Reglerausgangswert bei max. Drehzahl ermitteln, geht halt im Wohnzimmer nicht so gut die Karre laufen zu lassen *hust*

Zitat von menju32

Der Analogeingang des Arduinos misst in Verhältnis zur Versorgungsspannung. Das heisst, bei 12,4V im Analogeingang hast du den vollen Rohwert, und bei 14V auch. Du müsstest also dem Analogeingang zumindest ein Spannungsteiler davorschalten und im Programm dann die Werte zurückskalieren. Oder mit der Bandgap-Voltage arbeiten, ähnlich wie hier: http://physudo.blogspot.de/2014/08/spannu…ino-atmega.html .
Der Weg ist das Ziel

Zitat

Die ADC-Eingänge des Adruino Moduls messen Spannungen nur von 0 .. 5V. Spannungen größer 5V sind destruktiv und müssen begrenzt werden. Du mußt also einen Eingangsspannungsteiler verwenden, der z.B. 20V auf eine ADC-Spannung von 5V skaliert.

Ciao
Kralle

Das mit dem Spannungsteiler mach irgendwie mehr Sinn, ich würde im Prinzip den zu Überwachenden Eingang hinter die Sicherung anschließen, das ist ja für den Fall 3 der mit entscheidende Punkt, so hat man nur ein Kabel für die gesamte Werterfassung

Ist es möglich im Quellcode einen Wert zu definieren, welchen er mit dem Signaleingang ständig vergleicht?
so nach dem Prinzip

Wenn der Wert am Eingang niedriger als der einprogrammierte Festwert dann LED Rot
Wenn der Wert am EIngang höher als der einprogrammierte Festwert ist dann LED Grün
Wenn der Wert am Eingang Null ist, also Sicherung ist dann defekt, dann Lass die LED blinken
das ganze dann in einer Schleife durchlaufen lassen

Zitat von RenaeRacer

Ok, ich habe ein Ctek mxs 5.0 Ladegerät und würde dazu greifen:
https://www.amazon.de/CTEK-56380-Kom…u/dp/B002OHXX60
Ansonsten finde ich mit dem Suchbegriff "ladekontrollanzeige led" schon einige Ergebnisse.

das Teil von Amazon ist nicht zielführend, da es 3 LED hat,

auch die wochenlangen Suchen bei Google brachten mich nicht zum Erfolg zu dem speziellen Fall

_Kralle_
Habe mir mal grade den Kopf zerbrochen bezüglich der Beschaltung

Zitat von _Kralle_

Hallo Toby,

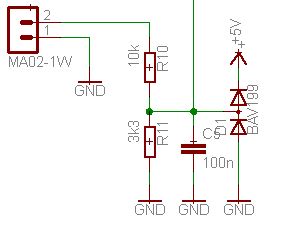

Spannungsteilervariante 1 solltest Du wie in der Anlage erweitern. An R10 würdest Du die zu messende Eingangsspannung anlegen.

zu dem Spannungsteiler, deiner Zeichnung nach kommt von Pin 2 links das zu messende Signal, soweit so gut, der Abgriff zum Eingang ist auch klar, das mit den Dioden versteh ich nicht so ganz und zwar wo wird die oberste angeschlossen? die wo die +5 Volt angemarkert sind

Zitat

Ja und zwar ganz einfach. Die Arduino Entwicklungsumgebung bietet hierzu die Funktion "analogRead()". Als Parameter übergibst Du den gewünschten ADC-Kanal. Der Rückgabewert liefert die Funktion den Digitalwert (10Bit) der ADC-Eingangsspannung.

Quick & Dirty könnte ein erster Test wie folgt aussehen.

#define LEVEL1 100
#define LEVEL2 200
#define LEVEL3 300
#define LEVEL4 400

int iADC;

void loop() {

iADC = readAnalog(1);

if(iADC < LEVEL1)
{

}
else if(iADC >= LEVEL1 && < iADC < LEVEL2)
{
; // Code, um LED blinken zu lassen
}
else if(iADC >= LEVEL2 && < iADC < LEVEL3)
{
; // Code, um LED rot leuchten zu lassen
}
else if(iADC >= LEVEL3 && < iADC < LEVEL4)
{
; // Code, um LED gruen leuchten zu lassen
}
else
{
; // Ueberspannung
}
delay(100);
}

Die Werte für die Defines LEVEL1..4 sind nur Phantasiewerte. Du mußt sie entsprechend deines Spannungsteilers und der gewünschten Triggerschwellen anpassen.

Ciao
Kralle

Alles anzeigen

das mit dem Code teste ich mal wenn ich alles zusammen habe

Im Februar werde ich mir die Teile kaufen und dann experimentieren werde mir das Nano Modell besorgen

welche Bezeichnung hat Pin 6 im Layout ich hab mal Nano und Micro verglichen, sind unterschiedlich

Micro Belegung
https://camo.githubusercontent.com/87e06ff5c55ebb…e6f75742e706e67

Nano Belegung
http://christianto.tjahyadi.com/wp-content/upl…014/11/nano.jpg

AHHHH OKAY

wie wirkt sich das aus wenn ich den über den MicroUSB mit Spannung versorge im Betrieb, oder einfach über den 5V Pin die Spannung anlegen ? Oder reicht es die Versorgung über MicroUSB und einfach an den 5V Pin die Dioden ganz normal anzuschließen

wie ist das eigentlich wenn man vom Vape Pickup noch ein Signal abgreift und eine 4 stellige 7 Segmentanzeige betreibt die dann die Drehzahl in ZIffern darstellt.

Ich hab gerade so viele Ideen, irgendwann kommt dann noch der Diagnosestecker
