An einem neuen Zylinderkopf sitzt man schon ein Stück, dass auch dieser fertigbar ist.
Man könnte die Wärmeabfuhr auch mit diversen Programmen vom Vorhinein mal simulieren, dass man schon mal weiß in welche Richtung es geht. Diese Möglichkeit hat bloß nicht jeder.
Hier mal ein Projekt: Stehbolzenabstand ist hier ebenfalls 50x50
VG Stefan
Ich hatte auf ein paar fachkundigere Antworten gehofft.
Das ist ja auch nur ein kleiner Teil und die Erfahrungen haben dabei auch einen erheblichen Anteil, das stimmt ja auch.
Scheint als hättest du keine Ahnung wozu man sowas brauch.
Braucht man zb für Ladungswechselsimulationen und um schnell geom. Änderungen als Funktion darzustellen, wäre es von Vorteil so ein Programm dafür zu haben.
Da kommt bei mir ein Fehler wenn ich es downloaden möchte.
Gibt mir denn das Programm die freigegebene Fläche pro Kurbelwinkel aus?
Nein ich kann leider bloß Zirkel bedienen
Darum geht's ja, diesen Aufwand mit Milimeterpapier zu umgehen.
LG
Hallo,
ich wollte mal fragen, ob ihr Programme kennt wo man seine Portmap auswerten kann. Am besten wäre ein Programm was die Kanten vom eingescannten Bild erkennt und dann die Fläche über Grad-KW in Excel ausgibt.
Vielleicht kann mir da jemand weiterhelfen.
LG
Und die Klammer und die Abdeckung?
Hallo,
ich besitze einen 2-Loch Bremssattel von Grimeca.
Nur leider fehlen mir noch ein paar Teile.
Zum Beispiel die 2 Sicherungsstifte, Klammer und Plastikabdeckung.
Kann mir da jemand helfen?
MfG
Ich möchte es selber verstehen und machen.
du musst zumindest in horizontaler Ebene die Breite in Spülrichtung nehmen kann man ausrechnen oder aufmalen
du meinst für die Überströmer dann?
Ich will ja aber erstmal wissen was an meiner Rechnung falsch ist.
Ja ich hab das nach Bönsch mit den Zeitquerschnitten schon versucht. Ich habe mir eben gedacht ich nehme mir als Beispiel mal die orginalen Steuerzeiten eines 70er her und eine Drehzahl bei 8000. Geh dann auf 60% der Bohrung für die Breite des Auslasses, bestimme den Zeitquerschnitt und lese dann bei Bönschs Diagramm den dazu passenden Zweitquerschnitt für die Überströmer ab. Nur komm ich nicht auf die Werte laut Bönsch.
[ATTACH=CONFIG]14821[/ATTACH]
http://www.directupload.net/file/d/3950/l877o7c5_png.htm
Berechnung:
http://www.directupload.net/file/d/3950/hhdz3rxz_png.htm
Ist das korrekt so? Weil es sollte was mit 0,01.. rauskommen
Hallo,
kann mir jemand helfen wie ich die Breite der Überströmer rechnerisch bestimmen kann?
LG
Mir gings ja am Anfang eigentlich nur um dem Einlass, warum es dort solche Unterschiede gibt. Und dann später eher zu kleinen Verbesserungen. Sonst nix weiter. Wenns nix gibt, fahr ich den so.
Ja das sind die beiden Zylinder. Bei Zylinder 2 ist zu sehen, dass der Auslass nicht bis auf Höhe Überströmerunterkante geht.
Habt ihr noch Vorschläge bzw. Verbesserungen der Form für Zylinder 2?
MfG
Ok danke.

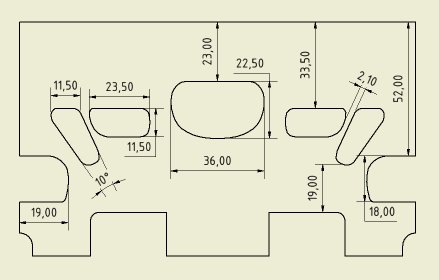

Zylinder 1:
[ATTACH=CONFIG]14008[/ATTACH]
Zylinder 2:
[ATTACH=CONFIG]14005[/ATTACH]
Nein.
Mir gehts ja nur ums Verständnis.
Wo der Hintergrund dieser Kante ist.
Kann man eine Portmap, mit Maßen, hochladen ohne das es jemand nicht passt?
Die 1mm Kante macht soviel aus??
:?
Und was macht die Kante denn aus? Sollten Überströmer -und Auslassunterkante nicht auf einer Höhe sein?
Habt Ihr Verbesserungsvorschläge zu den Maßen?
Habe auch von Auslassunterkante zu Überströmerunterkante noch 1mm was ich fräsen könnte.
Ja 48mm ist das Kolbenhemd lang. LG
