Neue Simson verdrehte Elektrik

KaiN

Hallo bin neu hier und habe neulich eine S51 B1-3 erworben ,
der Vorbsesitzer hat eine 12V Elektronik Zündung eingebaut(keine VAPE) und irgendeinen mist rangeschustert roller zündspule....
Naja jetzt will ich das alles neu machen aber komme nicht weiter.
Meine fragen sind:
Was brauche ich außer der Grundplatte?
-Neuer Kabelbaum aber welchen Es werden noch Blinker Abblendlicht,standlicht,hupe... Angschlossen an der S51 b2-4 Blinklichtschalter einheit(dieses Ding am Lenker :D)
-Welche Zündspule?
-Welchen Zündkerzenstecker?
-Welche Zündkerze? (Es kommt ein 50ccm 4Gang motor rein von der B2-4)
-Brauche ich noch eine Ladeanlage ?
-Welche sicherungen (sicherungskasten)
-Blinkrelai oder wie das heist?
-Kann ich das normale Zündschloss nehmen?

So viele Fragen

Vielen Dank schonmal

Mr. E

Hallo Kain. Mach mal n Foto von der Zündung. Zündspule brauchst du keine neu solange sie funktioniert. Woher weißt du überhaupt das es ne Roller Zündspule ist, da wurden doch dieselben verbaut. Wenn es ne 12 V Bilux Zündung ist brauschst du ne EWR und ne Elba. Zündkerzenstecker kannst du jeden nehmen der auf die Kerze passt und vom Widerstand passt. Gibts als Komplettset mit Kerze, bei Ebay, AKF usw. Kerze Isolator 260 oder BGK B9HS. Blinkgeber ist inder ELBA mit drin. Zündschloss und Kabelbaum passen. Musst nur 2-3 Extrakabel ziehen. Siehe Schaltplan : http://www.a-k-f.de/moser/s51-1c_d.pdf

Achja der Thread gehört in Allgemein.

ckich

Willkommen !

Kabelbaum
Da solltes du erstmal gedanken machen was für eine Zündanlage die originale E-Zündanlage oder eine Vape
danach den Kabelbaum kaufen (Die von MZA kann ich empfehlen da ist auch Schaltpan dabei)
und danach richtet sich auch was du alles brauchst

Was bezeichnest du als "irgendeinen mist rangeschustert" da muss man genauer werden mal Bild davon reinstellen was du da meinst
wenn sie umgebaut auf 12V ist sollte eine 12V Batterie, Glühlampen,Elba,EWR oder Gleichrichter oder ESB-1 verbaut sein
was ist davon vorhanden?
Auch sollten 12V Lichtspulen auf der Grundplatte sein- die Nummer auf der Grundplatte Hilft da schon

ckich

Zitat von Mr. E;2855041

Hallo Kain. Mach mal n Foto von der Zündung. Zündspule brauchst du keine neu solange sie funktioniert. Woher weißt du überhaupt das es ne Roller Zündspule ist, da wurden doch dieselben verbaut. Wenn es ne 12 V Bilux Zündung ist brauschst du ne EWR und ne Elba. Zündkerzenstecker kannst du jeden nehmen der auf die Kerze passt und vom Widerstand passt. Gibts als Komplettset mit Kerze, bei Ebay, AKF usw. Kerze Isolator 260 oder BGK B9HS. Blinkgeber ist inder ELBA mit drin. Zündschloss und Kabelbaum passen. Musst nur 2-3 Extrakabel ziehen. Siehe Schaltplan : http://www.a-k-f.de/moser/s51-1c_d.pdf

Ist so nicht richtig was du da schreibst

Bei 12V Bilux Lichtspule braucht man kein EWR
siehe ganz unten dazu (Schaltplan)
Bei 12V Halogen Lichtspulen da brauch man den EWR

Auch der Schaltplan den du da angibst ist nicht der richtige
KaiN hat eine S51 B1-3 die umgebastelt ist auf 12V E-Zündung
Für eine S51B1-3 ist der eigendlich der richtige
http://www.a-k-f.de/moser/s50b1.pdf

Bei 12V E-Zündung kann der Schaltplan
http://www.a-k-f.de/moser/s51-1c_d.pdf
oder
http://www.a-k-f.de/moser/s51-1c1.pdf
zutreffen
aber kann auch aus Kombination von zwei Schaltplänen auf 12 umgebaut sein so wie ich das schon ein paar mal gemacht habe
http://www.a-k-f.de/moser/s51-s70.pdf und was die Ladeanlage und der Anschluss des Bremslichts betrifft habe ich von ein Schaltplan eines SR50 übernommen
http://www.a-k-f.de/moser/sr50-1b3.pdf

Mr. E

Ja CKich Bilux Halo habsch verwechselt. Aber da du nicht weisst was er für ne Zündung hat kannste über den Plan nur spekulieren. Und nach dem Umbau ist es ja kein B1-3 mehr.

ckich

"Aber da du nicht weisst was er für ne Zündung"
12V Elektronik Zündung schreibt er
bleibt zu Klären Bilux oder Halogen oder ob er eine Vape werden soll

"kannste über den Plan nur spekulieren"

Stimmt schon,
deswegen auch meine Frage was vorhanden ist

KaiN

Also ich kenne den Unterschied zwischen bilux und halogen nicht
Aber wie schon gesagt keine VAPE
Mein polradabzieher komt erst morgen dann weiß ich mehr

ckich

Bilux
http://www.zweiradteile-shop.de/images/product…ux-6V_0_227.jpg
Halogen
https://www.akf-shop.de/images/produkt…10001946-02.jpg
Scheinwerfer sind entsprechen auch unterschiedlich
hier schön zu sehen
Simson Umbau von Bilux auf HS1 Licht
dazu gehört die entsprechende Lichtspule bei 12V auf der Grundplatte

KaiN

Ich hab vorne gar kein standlicht sockel ist mir aufgefallen o.o
vorne war halogen drin und bei den blinkern und rücklicht bilux oder normale glühbirnen allerdings die blinker mit 24V und das rücklicht mit 6V
Ich warte noch auf den Abzieher dann sag ich welche Grundplatte

Pionier_82

Ist schon richtig mit euren Spekulationen. Bilux, Halogen usw.

Pauschal zu sagen, es könnte auch eine Halogen Lichtspule auf der GP verbaut sein, geht nicht. Desswegen mit voreiliger EWR Besorgung vorsichtig bleiben. Denn wenn man an die nicht günstig ran kommt, sind diese doch Kostenintensiver. Bei Bilux wird dann ein Gleichrichter verbaut ( dieser ist relativ günstig zu haben).
Schwierig zu sagen, denn wenn eine Halogenglühbirne verbaut war, könnte es möglich sein, das die GP Halogenfähig ist.

Grüße aus Vorpommern

ckich

Zitat von KaiN;2855085

Ich hab vorne gar kein standlicht sockel ist mir aufgefallen o.o
vorne war halogen drin und bei den blinkern und rücklicht bilux oder normale glühbirnen allerdings die blinker mit 24V und das rücklicht mit 6V
Ich warte noch auf den Abzieher dann sag ich welche Grundplatte

Ich ahne schlimmes
Dann schau auch mal was für ein Blinkgeber und Ladeanlage vorhanden ist

KaiN

das hat aber wohl nie funktioniert also kann auch sein das er das einfach reingebaut hatte .
Man findet das also nur über die Grundplatte raus richtig?

KaiN

ckich gar keine wie gesagt es war eigentlich nur die zündspule angeklemmt und ebend dieses ding wo normaler weiße ein drehregler in der mitte ist weiß grad nicht wie es heißt :O

Elektromensch

Du meinst das Steuerteil Elektronikzündung

ckich

Zitat von KaiN;2855096

ckich gar keine wie gesagt es war eigentlich nur die zündspule angeklemmt und ebend dieses ding wo normaler weiße ein drehregler in der mitte ist weiß grad nicht wie es heißt :O

Wie Blinker ohne Blinkgeber usw?

Steuerteil für E-Zündung sieht so aus, gibt es auch in schwarz
http://www.qpic.ws/images/20120726020.jpg

EWR Spannungsregler und Gleichrichter in einen bei 12V Anlagen mit Halogen-Scheinwerfer
http://www.zweiradteile-shop.de/images/product…V-42W_0_773.jpg
Gleichrichter 12V mit Bilux-Scheinwerfer
http://www.ost2rad.de/images/product…fuer_simson.jpg
Blinkgeber/Ladeanlage genannt Elba bei 12V gibt auch für 6V
http://www.moped-werner.de/bilder/produkt…0-S70-SR80-.jpg
Ladeanlage 6V Sitz hintern Zündschloss
http://www.zweiradteile-shop.de/images/product…mson_0_1270.jpg
Blinkgeber 6V Sitz untern Tank in ein Blechgehäuse
http://www.ost2rad.de/images/product…mson_2124_0.jpg

Zündspule sollte bei E-Zündung eine 6V sein egal ob du 12V oder 6V Lichtanlage hast

Dann schau erst mal nach der Grundplatte was da für ein Nummer drauf steht, darüber bekommt man raus ob es wirklich 12V oder 6V Lichtspulen sind und ob du von der Aufstellung hast
Aus welcher Ecke Deutschlands kommst du?
Vielleicht kann dir einer helfen der in der Nähe wohnt

KaiN

Hoffe das der abzieher heute kommt.
Komme aus Peine 31228

der_Ed

Das ist zumindest nicht meine Gegend.
Aber wart mal den Abzieher ab, dann kannst du erstmal sehen was genau für eine Grundplatte drin steckt.

Hier mal ein sehr nützlicher Link zu den Oldenburger Mopedfreunden:
Simson Zündung - Typen und Einstellen
Am Ende der Seite ist eine Liste mit den verschiedenen verbauten Grundplatten und ihren Teilenummern.
Wenn deine noch original ist, also noch nicht Spulen quer durchs Sortiment getauscht wurden kann man dann was funktionstüchtiges aufbauen.
Am besten siehst du also gleich noch die Lötpunkte an den Spulen an, sehen die eher unprofessionell aus, kann man auch den Verdacht erheben, dass schon was getauscht wurde, was die ganze Sache leider unnöttig verkompliziert.

KaiN

Also 8305.2/2 100
Ist das morgen kommen noch Fotos

Elektromensch

Elektronikzündung mit HS1, d.h. EWR nötig.
Simson Zündung - Typen und Einstellen

KaiN

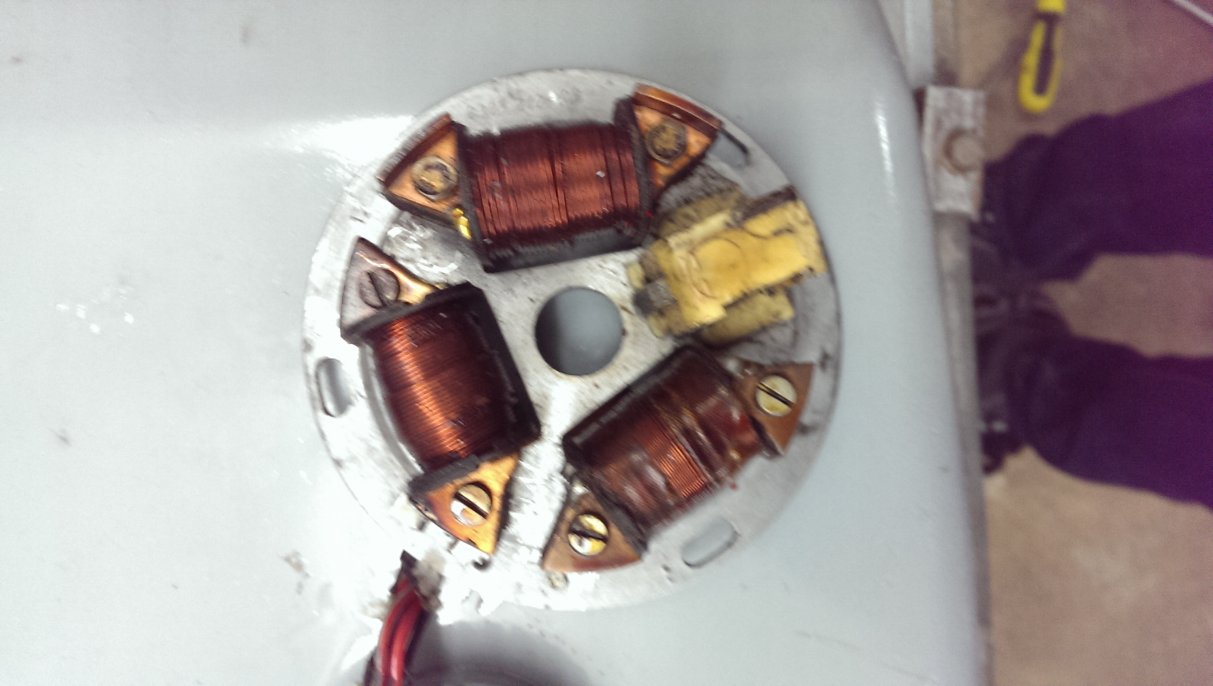

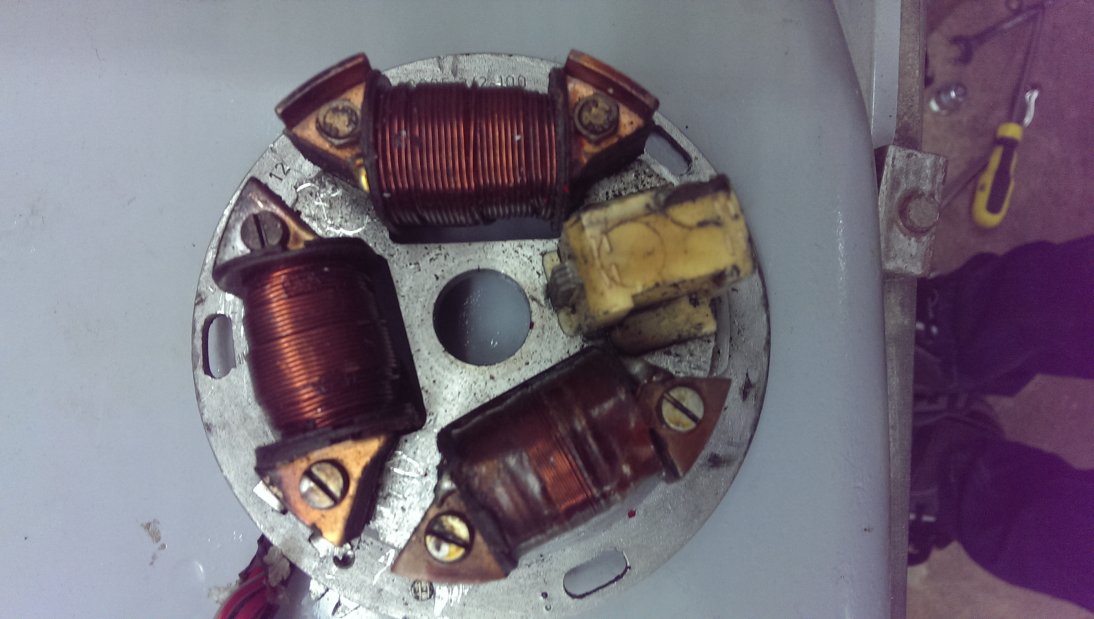

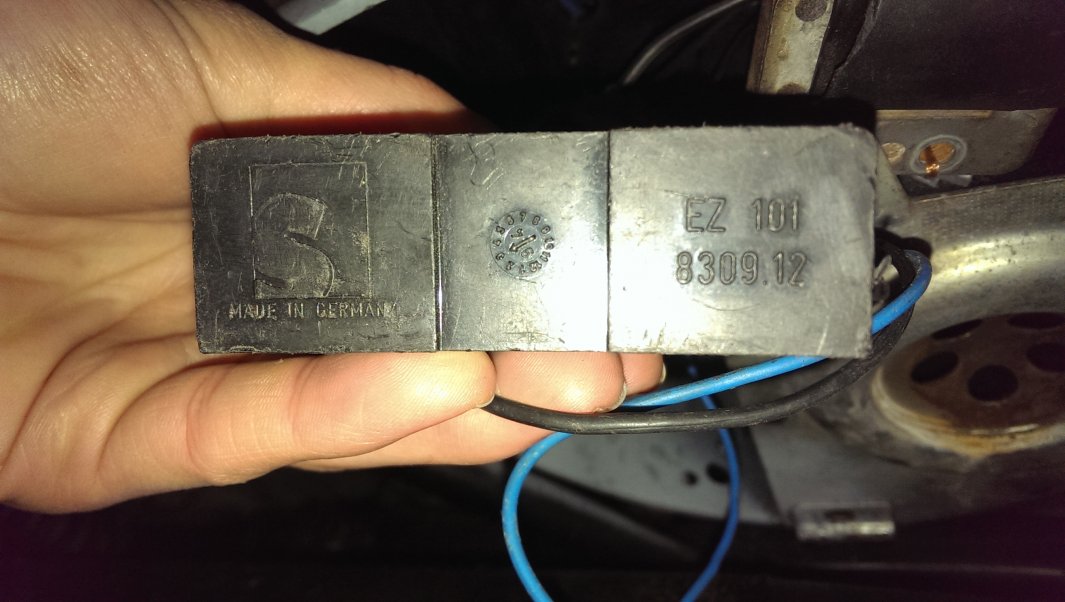

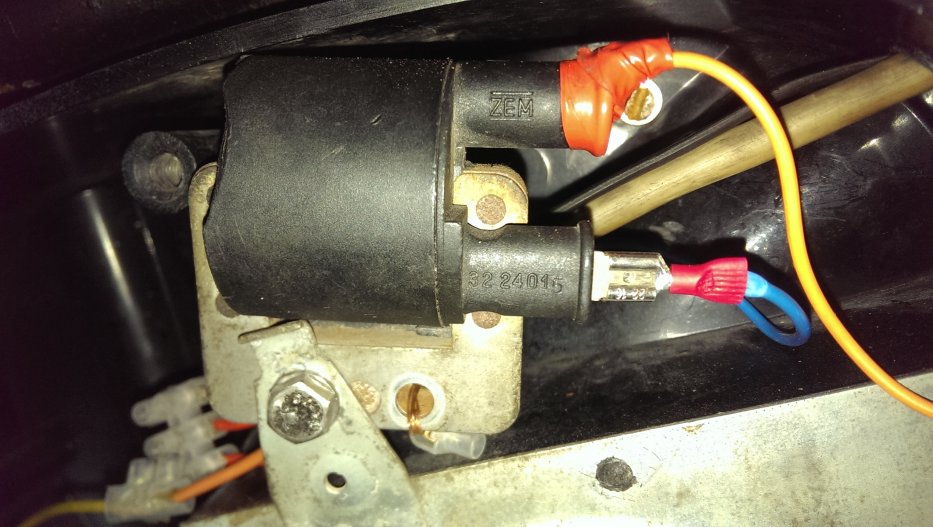

[ATTACH=CONFIG]13014[/ATTACH][ATTACH=CONFIG]13013[/ATTACH][ATTACH=CONFIG]13015[/ATTACH][ATTACH=CONFIG]13016[/ATTACH][ATTACH=CONFIG]13022[/ATTACH][ATTACH=CONFIG]13021[/ATTACH][ATTACH=CONFIG]13020[/ATTACH][ATTACH=CONFIG]13019[/ATTACH][ATTACH=CONFIG]13018[/ATTACH]
Hier nochmal die Bilder..
Also den EWR kann ich wohl nehmen auch wenn dieser sich nich einstellen lässt aber zur Zündspule finde ich garnichts
Kann ich die nehmen?
Simson Zündspule EMZA 6V S51 S50 S70 S53 83 Sperber SR50 KR51/2 Schwalbe kurz | eBay
Jetzt noch die Frage was brauche ich noch ?
Wollte dieses Zündschloss :
Simson Zündlichtschalter - Zündschloss- S50, S51, S70, | eBay
und diesen Kabelbaum:
Kabelbaum + Schaltplan für Simson S51 S50 S70 Basis-Set Kabel-satz NEU Elektrik | eBay
dann noch die Kabel an der Grundplatte neu anlöten mit dem hier:
Simson Kabelbaum für Grundplatte S51, KR51/2, S50 Elektronische Zündung | eBay
