Maße für Abziehbild Position S50 Büffeltank gesucht

Es gibt kein festes Maß. Drauf, wie es did gefällt, und gut.

Gesendet von meinem BLN-L21 mit Tapatalk

Wurde anscheinend immer frei hand drauf geklebt. Gibt keine feste Richtlinie. Ist bei jedem Lackset etwas anders

Die Lacksets wurden damals teilweise von Schülern im ''ESP''/PA mit den Abziehbildern versehen.
Da gibt's kein festes Maß.

Pauschal kann man sagen, es gab keine Vorlagen. Wenn man aber in diverse Simson Bücher, oder Poster von damals bzw Werbeschilder sieht, erkennt man meistens , das die Aufkleber nicht mittig angebracht sind. Meist so , das nach vorne in Fahrtrichtung ca. 4 - 5cm bleiben nachdem der Aufkleber bzw. das Abziehbild endet. Nach unten, also Unterkante Aufkleber (bsp. rechte Seite S51 Tank) die Unterkante vom n des Simsonschriftzuges hat ca.1-2 cm Luft nach unten bevor der Tank endet. Nach oben hat der Simson Schriftzug ca. eine halbe Aufkleberbreite Luft bis zur Kante dort wo die Wölbung anfängt.
Beim Büffeltank ist das wieder anders , aber auch immer etwas weiter nach vorn gesetzt.

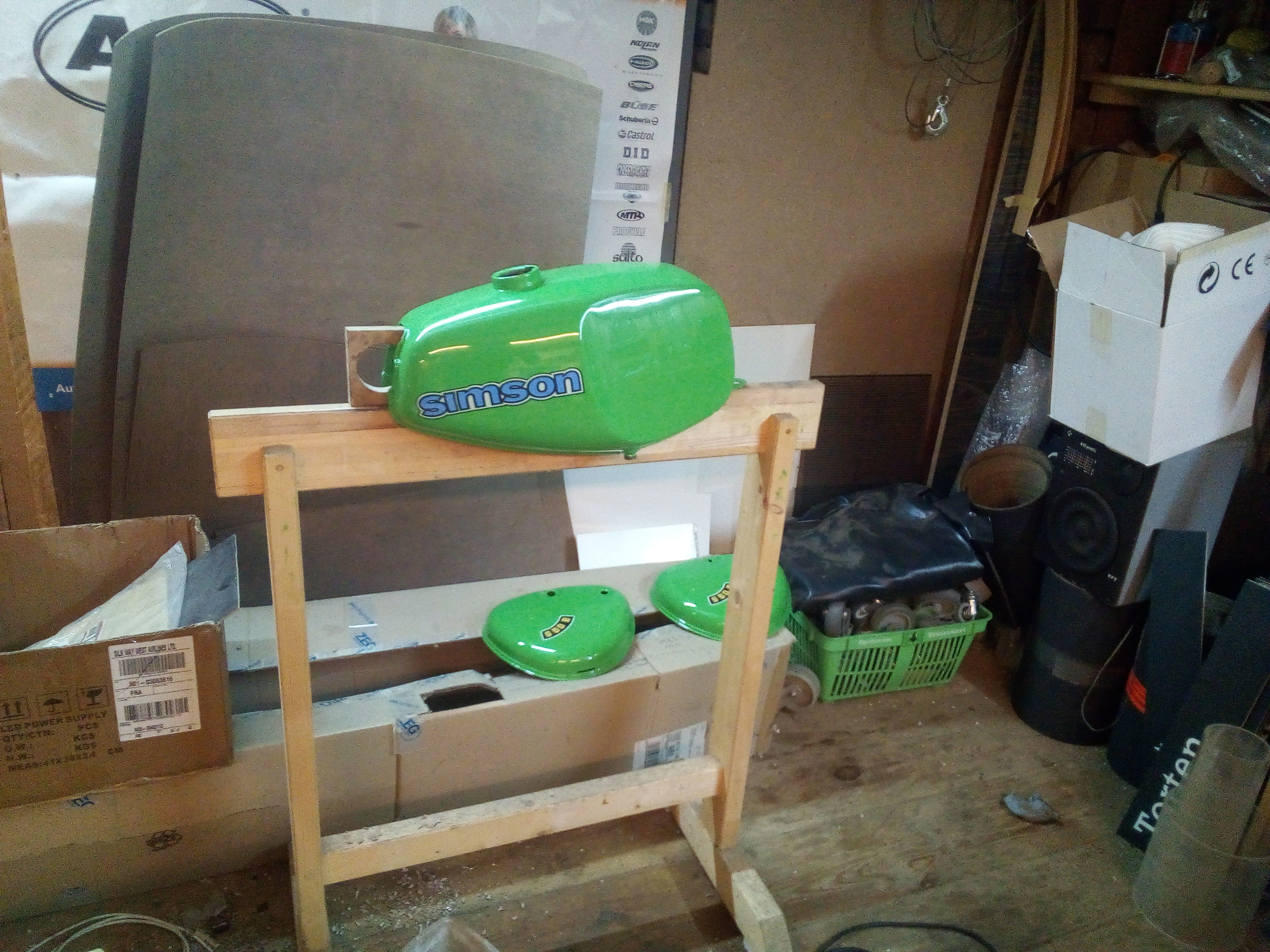

Damals habe ich meine Aufkleber mittig geklebt. Nun, wo alles neu lackiert wurde, habe ich eine ähnliche Position wie auf dem nachfolgenden Bild gewählt, sieht ansprechender aus.

Ist aber alles Geschmacksache. Klebe so wie es Dir gefällt.
http://www.directupload.net/file/d/2720/mdxkdqpx_jpg.htm

Dazu hier der Link aus dem simson Forum.de
https://www.simsonforum.de/wbb/index.php/…-der-aufkleber/

Hier noch ein Beispiel Büffeltank. -> etwas runter scrollen.
http://www.ddrmoped.de/forum/index.php?showtopic=11595

Beim Seitendeckel ebenfalls keine Wissenschaft. Die glatte Flache außerhalb des Wirbels lässt ja keine großen Srünge zu

Darf man fragen warum du die Teile vorher nicht nochmal angeschliffen hast?

Jetzt nochmal versuchen drumherum zu schleifen finde ich recht umständlich.

Feiner als 1000er würde Haftungsprobleme geben
