Kühlkörper gießen...

Hallo

Dann will ich auch mal wieder was schreiben. Ich hab jetzt doch einen etwas besseres Angebot eines gewerblichen Druckerservice gefunden. Der hat auch schon einige Daten und druckt jetzt erstmal die Außenform.
Diese sieht jetzt so aus, und das wird sich auch nimmer ändern.

[ATTACH=CONFIG]13146[/ATTACH][ATTACH=CONFIG]13145[/ATTACH][ATTACH=CONFIG]13147[/ATTACH]

Ich wollte einfach jeden Anwendungsfall mit einer Form erschlagen.

Was kann man da jetzt draus machen. Möglich wäre Folgendes.

Originale Stehbolzen verwenden oder eben über der zweiten Kühlrippe mit Adapterplatte. Hier wären auch richtig geführte NAs möglich, durch die fehlenden Zuganker.
Schlitzgesteuert oder membrangesteuert.
Von 60-100 ccm kann man alles möglich machen.
5 oder 6 Kanaler möglich, auch vom Kurbelgehäuse gespeist, als Option.
Auslass mit 28mm rund, 30mm rund oder bei NAs eben mit seitlichen Taschen. Material ist genug da.
Durch Ändern der innen Kerne auch eine Kühlkörperverlängerung möglich, um einen Nicasiler zu bauen.

Gruß Sven

Sind schon 1cm breiter als das Original. Mehr geht nicht. Ich möchte das Ding ja auch in den Roller bekommen.
Nett gemeint, aber nicht möglich.

Gruß Sven

Pro Seite......In der Länge sind nur so 7mm insgesamt.

Wie gesagt....du bekommst den ersten. Wann das allerdings sein wird, steht noch nicht fest. Die Innereien sind komplexer, als gedacht. Ein sehr netter User von hier hat mir da aber sehr gut weiter geholfen.

Gruß Sven

Zitat von Elektromensch;2856306

Original ist es ja schon recht eng und Du mußt bedenken, daß der Motor kräftig an der Kette zerrt und dementsprechend etwas nach rechts rübergedrückt wird, was ausreichend Platzbedarf erfordert. Rechts neben dem Zylinder ist eine Mutter vom Querträger, auf der ein Gummiring steckt. Dort hat der Zylinder als erstes Kontakt zum Rahmen.

Eben....genau das muss eben passen.
Gruß Sven

Kleinserie....nene...ganz sicher nicht.
Was soll ich denn da für nen Zylinder verlangen...? Soll ich alle Kosten umlegen?
Dann kostet der mit der entsprechenden spanenden Bearbeitung 200 Euro...ist doch Quatsch. Noch 50 für nen Kolben und 50 für ne Mebrane. Vielleicht noch 160 Euro für die Beschichtung oder 50 für die Laufbuchse?In der heutigen Zeit muss alles billig

Gruß Sven

Hätte ich....wenn es nicht sein Wunsch gewesen wäre...ihn hier nicht zu erwähnen.
Gruß Sven

Danke dir....!!!!

Gruß Sven

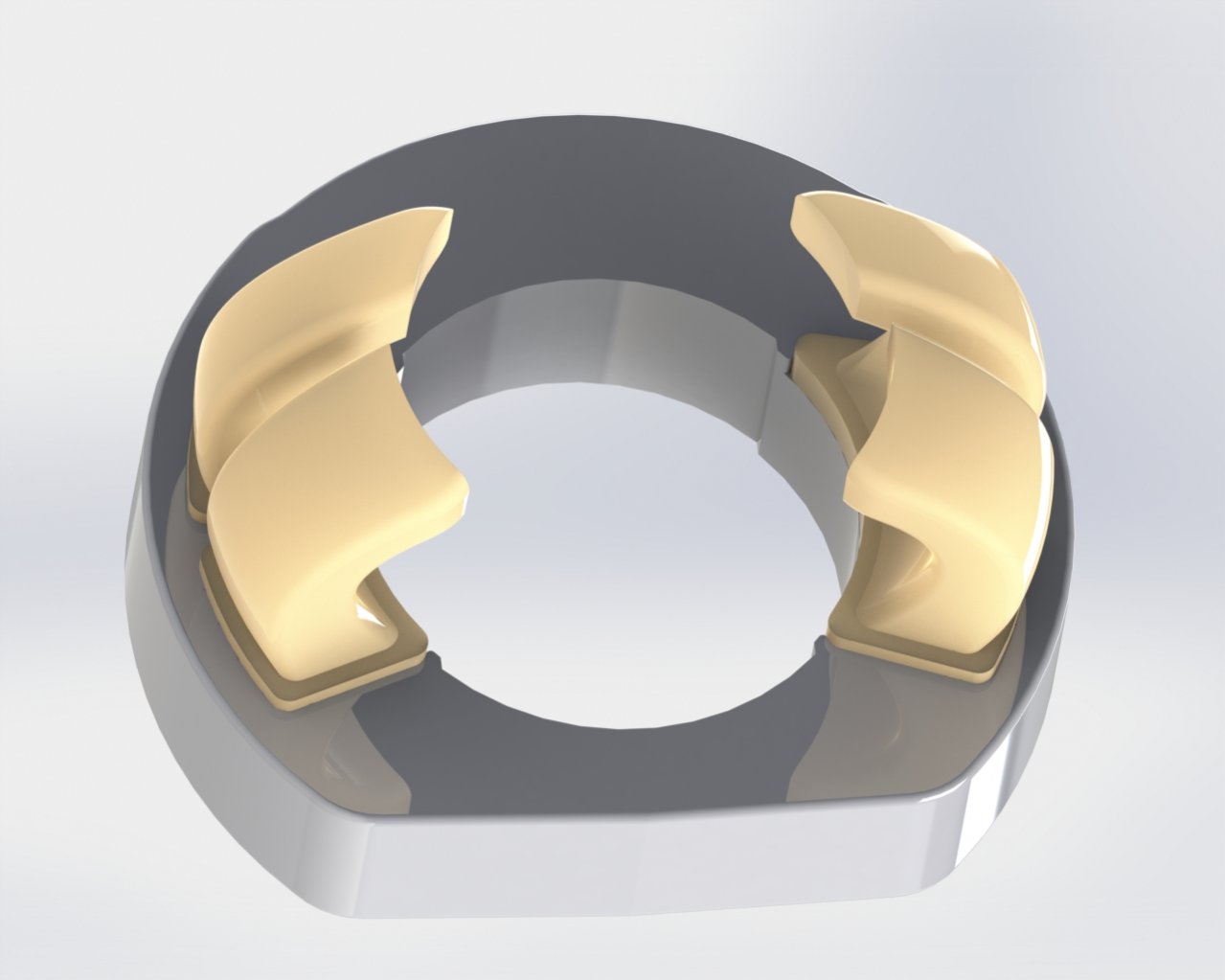

Es geht ein wenig weiter....

[ATTACH=CONFIG]13238[/ATTACH][ATTACH=CONFIG]13239[/ATTACH]

[ATTACH=CONFIG]13240[/ATTACH][ATTACH=CONFIG]13241[/ATTACH][ATTACH=CONFIG]13242[/ATTACH]

Sven
