Bearbeitung der Überströmwinkel

Hi, kurz vorab , ich habe mich hier neu registriert um meine Frage zu stellen. Ich hab natürlich im Vorfeld viele Beiträge gelesen die sich mit diesem Thema befassen, nur leider verstehe ich es nicht ganz. Aus diesem Grund hoffe ich auf eure Erfahrung.

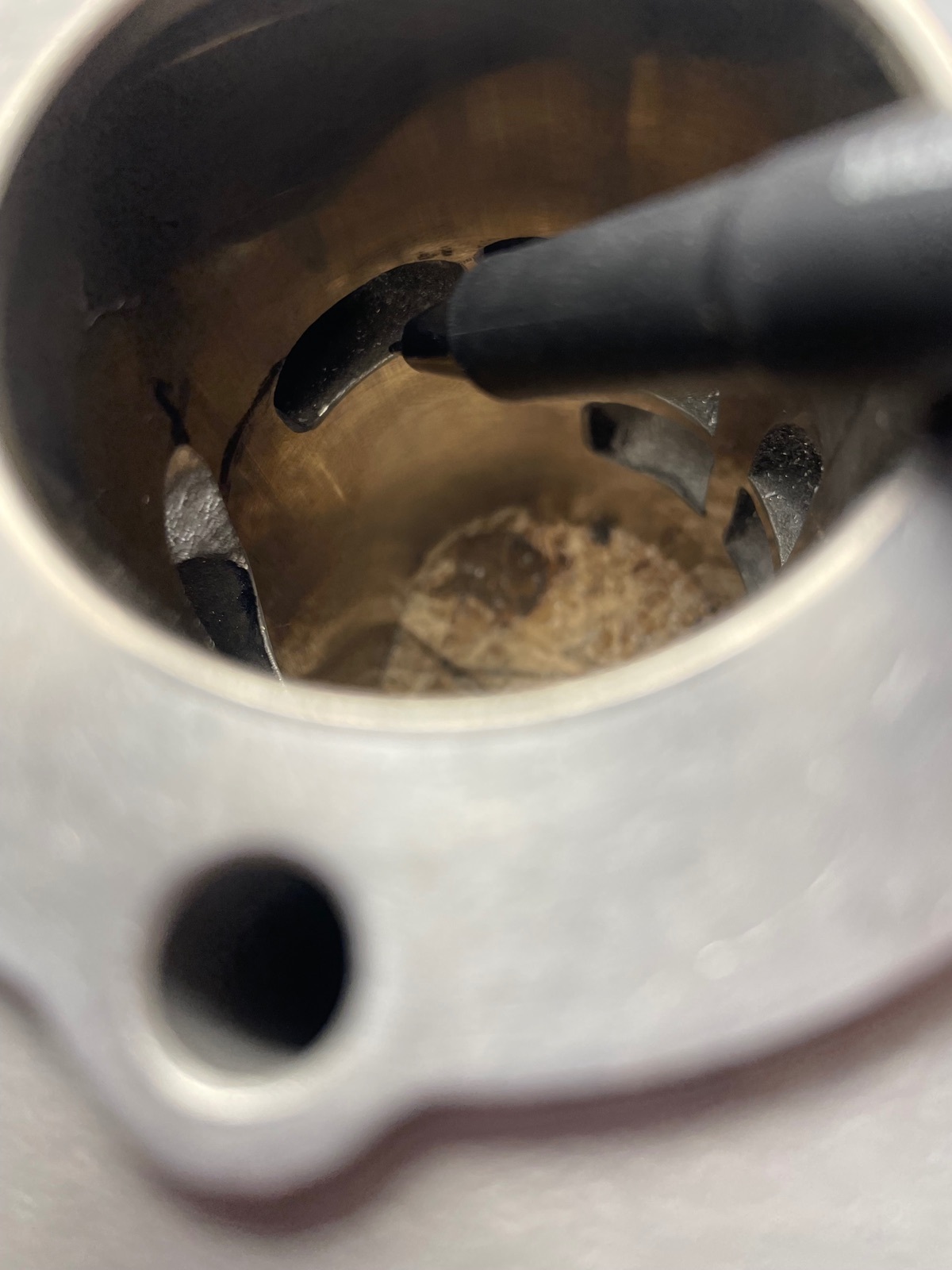

Also , wie auf den Bildern zu sehen hat man einmal den unteren Winkel der ÜS (Horizontal) und den oberen Winkel (Richtung ZK, Vertikal). Eben so gibt es den Winkel Richtung Einlass sowie Auslass, rechts /links, sind diese groß relevant ? Nun besitze ich in diesem Zylinder eine 4 Kanal Spülung , wie ich bisher gelernt/ gelesen habe sollte es grob wie folgt aussehen :

HS vertikal zwischen 10-20Grad

Horizontal ?

NS vertikal 40-60Grad

Horizontal?

wie gesagt, ich komme hier einfach nicht weiter und verzweifel wirklich. Ebenfalls frag ich mich wie breit die ÜS sein sollten. Der eine sagt Bohrung * 0,65 , der andere verweist auf die Kreisflächenberechnung…. In anderen Beiträgen wird so oft auf Bilder der Seite von Langandreas verwiesen. Die Seite ist leider offline

Ich würde mich wirklich wirklich sehr freuen wenn es mir jemand , für dumme :D, erklären könnte. Wer auch immer sich die Mühe macht , ich bedanke mich jetzt schon mal herzlich bei Dir.

Gibt es niemand der mir helfen kann ?

Hallo Paul, erstmal vielen Dank für deinen Text und deine Zeit. Jetzt komm ich dem ganzen etwas näher.

Zur Auslegung kann ich gar nichts groß sagen, ich würde demnächst gerne mal ein wenig probieren wollen da ich vom dremel mit biegsamer Welle bis zum 90Grad winkelhandstück und diversen LT-Fräsern alles da habe. Ebenfalls liegt ein 60/4 da der zur Übung dienlich sein sollte.

Wäre es dir möglich dazu mal ein Bild reinzustellen? Also ich versteh es so 50/50. Gerne vlt. mit einem Video? Das wäre wirklich prima. Ich möchte dich bzw. euch aber auch. Ich zu sehr nerven.

Die Bilder die man so findet sind halt meistens Zeichnung in Draufsicht mit Winkeln, da seh ich erst recht nicht durch. Ebenso mal die Frage wie man das am gescheitesten Prüft ? Nehme ich bspw. Einen Draht und biege den kommen mir die bspw 15Grad sehr spitz vor. Also ich glaube anstatt um zwei Ecken zu denken, denke ich gegen eine Hauswand.

Ich hoffe man sieht bei meinem Wirrwarr irgendwie durch.

Hey Nils, okay das hab ich jetzt schon mal gecheckt. Das heißt ich kann die HS Vertikal mit 0Grad also gerader Wand in die Laufbuchse spülen lassen . Bei den NS nehme ich bspw. 15Grad für die zwei Wände und lasse sie somit etwas schräger in den Zylinder spülen. Wie sieht es denn dann Horizontal aus? Und wie messe ich diese?

Interessant zu wissen für mich wäre noch, wie sich die grade verhalten wenn man mal Drehmoment und Drehzahlzylinder gegenüberstellt.

Vielen Dank euch schon mal

0 Grad wäre dann wie im folgende Bild zu sehen?

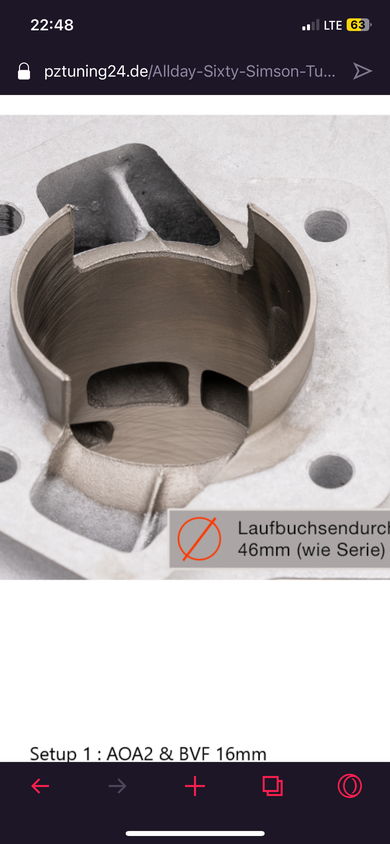

Okay soweit so schlüssig eine Frage an dich hätte ich aber noch . Auf dem Bild sieht man ja die Gelben NS. Ich habe mal ein Bild von Pz-Tuning rausgesucht. Da sehen die Nebenströmer vom Winkel her aber anders aus als die auf dem Bild. Hat das da eine. Speziellen Grund ?

Wie gesagt die Horizontalen Winkel wie Paul es beschrieben hat leuchten mir nun ein. Jetzt wäre nur noch die Frage der vertikalen Winkel und vor allem das messen . Achja und woher weiß ich wie breit man die HS und NS machen sollte ?

Okay und könnte mir jemand noch etwas zu den Breiten sagen? Wie breit HS und NS , an was orientier ich mich da bzw. wie berechne ich diese?

Okaydokay, dann bedanke ich mich recht herzlich an alle die sich die Mühe gemacht haben.
