Nokee`s Umbau S100

ifram: Dazu ein 19er Vorderrad, sieht noch besser aus. Jedenfalls im Crossbereich...

Zitat von m@ngo

@ calle: Was ist eigentlich aus der N hier geworden?

Keine Ahnung, ging dann nicht weiter. Und es ist nicht mein Mopped...

Zitat von Riffor

Oh Holla füllen die 17"er die Schutzbleche gut aus, dass grenzt ja an Pornographie

Mit Nachbau Schutzblech vorne harmoniert das perfekt.
Ich mach ma ein Bild bei Gelegenheit.

Zitat von DMT Racing

Mit Nachbau Schutzblech vorne harmoniert das perfekt.
Ich mach ma ein Bild bei Gelegenheit.

Boah, bitte.
Hab schon mit meinen Vater diskutiert ob die in Thailand nicht zufällig noch eine Form für 17" übrig hatten und keine für 16" extra machen wollten

Zitat von m@ngo

@ calle

Was ist eigentlich aus der N hier geworden?

Das letzte Mal als ich bei Stephan war stand sie noch unverändert in der Werkstatt, da hat sich meines Wissens nach nichts dran geändert.
Mfg

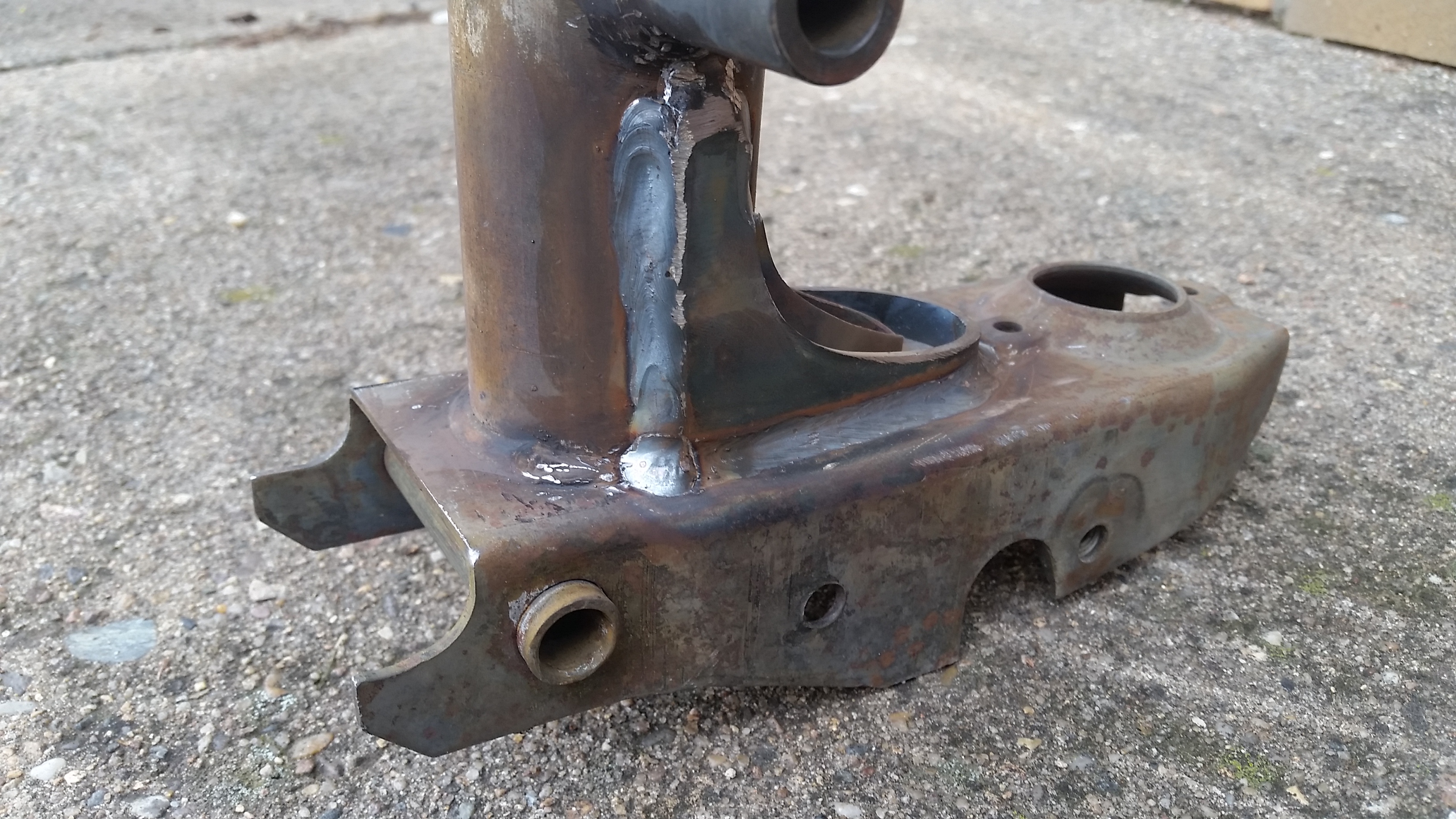

Du hast ja oben auf deinem Rahmen ein Blech zu einem U gekantet und von oben auf deinen Rahmen gesetzt. Das ist an sich super. Eine Sache will ich dir dabei gern noch mitgeben. Diese riesen Löcher sind... naja... mehr als kontraproduktiv. Die Fläche, in die du diese riesen Bohrungen gesetzt hast, ist die Fläche, die bei deiner Versteifung am meisten trägt. Du hättest lieber in die Seiten rein bohren sollen.
Der Rahmen wird auf Biegen beansprucht. Um dem Biegen möglichst stand zu halten, benötigt der Rahmen ein hohes Widerstandsmoment. Dieses ist von Werkstoff und Flächenträgheitsmoment abhängig. https://de.wikipedia.org/wiki/Fl%C3%A4c…%A4gheitsmoment
Hier sieht man, dass die Berechnungen von komplexeren Geometrien aufwändiger wird. Um es einfach zu machen, hier eine kurze Erklärung:
Wenn du etwas biegst, dann wird eine Seite auf Druck belastet und die andere auf Zug. Irgenwo (bei symmetrischen Teilen genau in der Mitte) gibt es einen Bereich, der nicht belastet wird. Das ist die neutrale Faser. Das wäre bei einem doppel T Träger genau in der Mitte, zwischen den beiden parallelel Flächen. Um diese Achse kippt das Bauteil be Biegung. Betrachten wir mal den Querschnitt des Profils. Das Flächenträgheitsmoment ist umso höher, je weiter Weg die Flächen von dieser Biegeachse (neutralen Faser sind). Wenn du dir einen doppel T-Träger anschaust, dann stellst du fest, dass es einen verbindungssteg in der Mitte gibt und die großen Flächenquerschnitte so weit weg, wie mglich von der Biegeachse sind. Diese Träger sind ideal, um Belastungen in eine Richtung auf zu nehmen. Für Belastungne in alle Richtungen ist ein Ror ideal. Die neutrale Fase verläuft immer durch dien Mittelpunkt des Rohres...
Jetzt zu deinem Rahmen. Die Fläche, der Versteifung, die die größte Entfernung von der Biegeachse hat, ist die oben drauf. Genau die hast du durch die Bohrungen geschwächt.
https://www.directupload.net/file/d/5339/yh6ee4sp_png.htm
https://www.directupload.net/file/d/5339/jjbzuqrh_png.htm
https://www.directupload.net/file/d/5339/ox8ygjvi_png.htm
Wie man hier sieht, ist bei gleichem Flächeninhalt das Profil mit den seitlichen Bohrungen stabiler, da es ein höheres Flächenträgheitsmoment besitzt.
Ich baue mir gerade ein Moped ohne Herzkasten auf, da kommt auch so ein Blech drauf. Das zeihe ich allerdings runter bis zum Rahmenfuß. Ich werde es wohl aus 1 mm oder 0,8 mm Blech machen und vielleicht kommt oben noch ein zweites drüber. Allerdings nur oben.
Vielleicht kannst du diesen Hinweis mit den Bohrungen ja nächstes mal beachten und dein Rahmen so noch verbessern. Oder du änderst jetzt noch was...
Ich hoffe du verstehst das nur als freundlichen Hinweis, denn genau so ist es gemeint.
Viel Erfolg damit!

Zitat von twostrokejonny

Du hast ja oben auf deinem Rahmen ein Blech zu einem U gekantet und von oben auf deinen Rahmen gesetzt. Das ist an sich super. Eine Sache will ich dir dabei gern noch mitgeben. Diese riesen Löcher sind... naja... mehr als kontraproduktiv. Die Fläche, in die du diese riesen Bohrungen gesetzt hast, ist die Fläche, die bei deiner Versteifung am meisten trägt. Du hättest lieber in die Seiten rein bohren sollen.
Der Rahmen wird auf Biegen beansprucht. Um dem Biegen möglichst stand zu halten, benötigt der Rahmen ein hohes Widerstandsmoment. Dieses ist von Werkstoff und Flächenträgheitsmoment abhängig. https://de.wikipedia.org/wiki/Fl%C3%A4c…%A4gheitsmoment
Hier sieht man, dass die Berechnungen von komplexeren Geometrien aufwändiger wird. Um es einfach zu machen, hier eine kurze Erklärung:
Wenn du etwas biegst, dann wird eine Seite auf Druck belastet und die andere auf Zug. Irgenwo (bei symmetrischen Teilen genau in der Mitte) gibt es einen Bereich, der nicht belastet wird. Das ist die neutrale Faser. Das wäre bei einem doppel T Träger genau in der Mitte, zwischen den beiden parallelel Flächen. Um diese Achse kippt das Bauteil be Biegung. Betrachten wir mal den Querschnitt des Profils. Das Flächenträgheitsmoment ist umso höher, je weiter Weg die Flächen von dieser Biegeachse (neutralen Faser sind). Wenn du dir einen doppel T-Träger anschaust, dann stellst du fest, dass es einen verbindungssteg in der Mitte gibt und die großen Flächenquerschnitte so weit weg, wie mglich von der Biegeachse sind. Diese Träger sind ideal, um Belastungen in eine Richtung auf zu nehmen. Für Belastungne in alle Richtungen ist ein Ror ideal. Die neutrale Fase verläuft immer durch dien Mittelpunkt des Rohres...
Jetzt zu deinem Rahmen. Die Fläche, der Versteifung, die die größte Entfernung von der Biegeachse hat, ist die oben drauf. Genau die hast du durch die Bohrungen geschwächt.
https://www.directupload.net/file/d/5339/yh6ee4sp_png.htm
https://www.directupload.net/file/d/5339/jjbzuqrh_png.htm
https://www.directupload.net/file/d/5339/ox8ygjvi_png.htm
Wie man hier sieht, ist bei gleichem Flächeninhalt das Profil mit den seitlichen Bohrungen stabiler, da es ein höheres Flächenträgheitsmoment besitzt.
Ich baue mir gerade ein Moped ohne Herzkasten auf, da kommt auch so ein Blech drauf. Das zeihe ich allerdings runter bis zum Rahmenfuß. Ich werde es wohl aus 1 mm oder 0,8 mm Blech machen und vielleicht kommt oben noch ein zweites drüber. Allerdings nur oben.
Vielleicht kannst du diesen Hinweis mit den Bohrungen ja nächstes mal beachten und dein Rahmen so noch verbessern. Oder du änderst jetzt noch was...
Ich hoffe du verstehst das nur als freundlichen Hinweis, denn genau so ist es gemeint.
Viel Erfolg damit!

Alles anzeigen

Selten so eine fachlich kompetente und gleichzeitig freundliche Antwort im Internet gelesen. Schön das es noch Menschen gibt die sich solch eine Mühe geben

Zitat von callecalle

ifram: Dazu ein 19er Vorderrad, sieht noch besser aus. Jedenfalls im Crossbereich...

Fahre ich doch so in meiner Cross

gibts bilder hinten von dem gefrästem Knochen?
