175° asz, 121° üsz, 155° esz wären gute Steuerzeiten für ein 2 Kanal Sport Zylinder.....
Du kannst auch einen 12 kanal mit aoa fahren
die Anzahl der Kanäle sagt doch nichts aus, außer dass er mehr spülfläche hat Wie Serie und natürlich wie viele Kanäle er hat.
Dann Bau ich den 70/12 jetzt mal
xD
Ich werd es mir überlegen bin da spontan^^
Maln paar 70/2 da siehst du, das es mit den sz an den Überströmern alleine nicht genug ist
Ich würde die Überströmer 24mm Sehne breit machen und 15° vertikal spülen lassen (falls das möglich ist).
Bau erst mal nen zweikanal mit 24 Sehne hast du so 21 in spülrichtung das will erst mal gefräst
Sein.
Wenn du nen Kreis hast, und da nen Strich(sekante) durchziehst, ist das Sehnenmaß.
Wenn Du nen Kreis hast, nen Strich durchziehst, ist die Laenge der zerteilten runden kreisstuecken Bogenmass.
Wenn du jetzt genau senkrecht spuelst, ist Sehnenmaß=Ueberstroemerbreite
wenn du jetzt unter einem bestimmten alpha^horiz. den beide Stroemer einschliessen in Richtung vor den Einlass spuelst, ergibt sich
Bogenmaß 25,4=sehne24,1=ueberstroemer21,9
Die Position der Schnittpunkte swischen Sekante (Sehne) und Kreis wird durch Positionswinkel beschrieben, es gibt dazu ein alleumfassendes Werk vom forumsuser xxxxx.
Man kann das alles geometrisch oder rechnerisch lösen.
Aufgrund der Kuehlkoerpergeometrie, Kolbenmaße, zul. Breiten, bereits vorhandener Fenster gibt es nicht unendlich viele Gestaltungsmoeglichkeiten, entweder weil kein Fleisch mehr da ist, oder der Pin im Auslass/Stroemer haengt usw., das alles hat nichts mit der Wahl der Hoehe zu tun, da gibts aber dann endlos Quellen hierzuforum, Scooterforen.
Zum Spaß kann man ja mal einen 4 Kanal bauen, aber mehr Leistung wirst du da nicht rausholen.
So ein 70er 2 Kanal mit 173/122/149 und ordentlich Spülfläche erreicht schon ca. 10 PS bei 7000 U/min.
Hab so ein Teil letzens für einen Bekannten gebaut. Fährt sich fazinierend für so einen einfachen 70er!

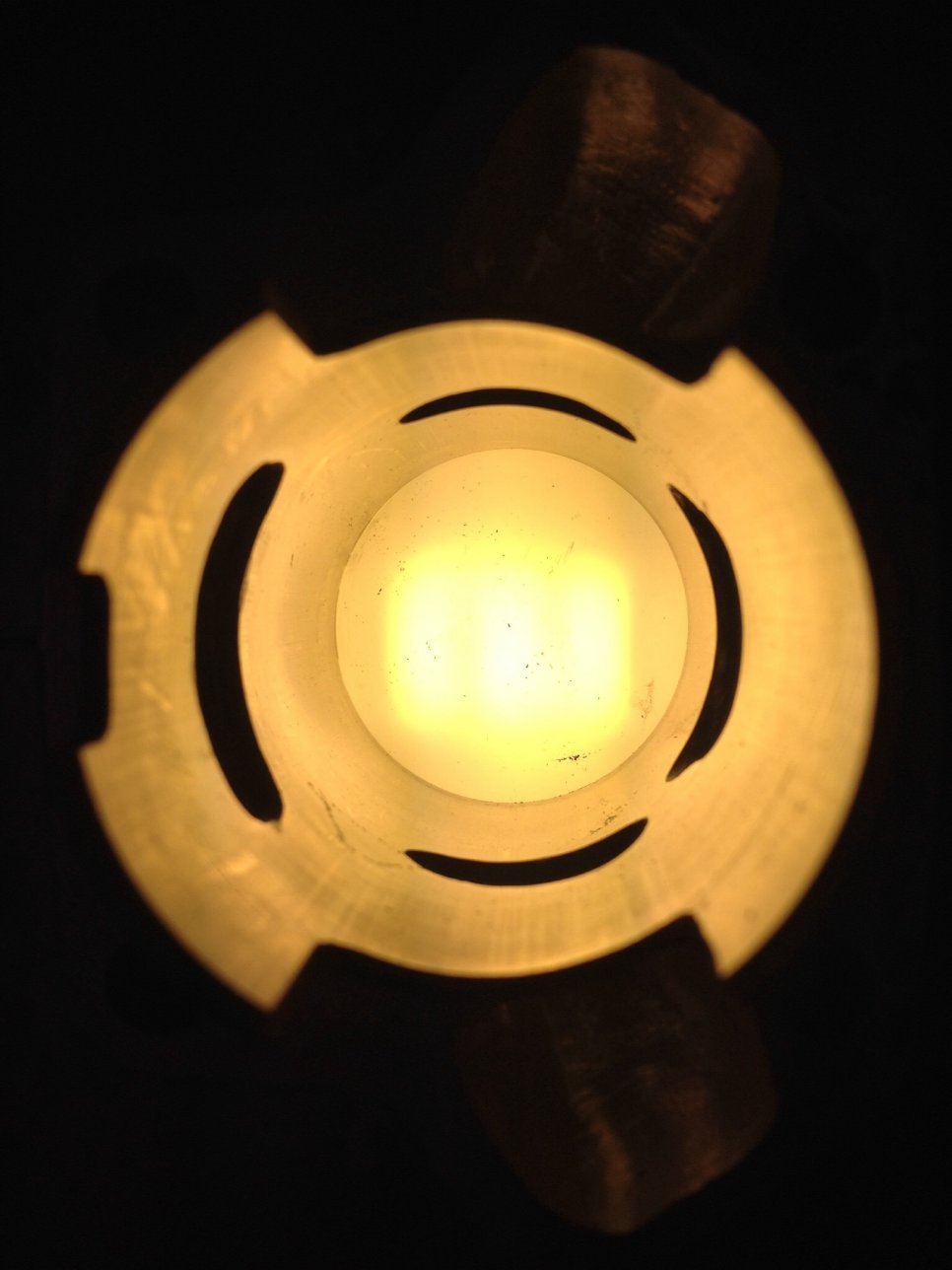

Hier die Bilder dazu:
was habt ihr fuer Anbauteile am 70er gehabt?
21er ZT und AOA2!
Leute was sind denn das hier schon wieder für Maße? 24mm sehne...
Das baut man auch nicht mit nem einfachen Dremel.
Soweit ich gelesen habe soll das Ganze mit nem 16er bvf fahren. Klingt für mich nach einem Alltagstauglichen 70er und da muss man auch keine riesen Kanalquerschnitte vorschlagen/bauen.
Lasst mal die Kirche im Dorf.
Die Erfahrung hat gezeigt das große Kanalquerschnitte auch mit 16er BVF Sinn machen.
Der Unterschied zum 20er BVF ist kleiner als man denkt.
Kann ja sein das es fährt aber notwendig ist das auf keinen Fall für einen "Alltagsmotor" mit den Komponenten.
Lasst die Leute doch mal selber ausprobieren was für so einen "einfachen" Motor Sinn macht und was nicht.
Ist ja völlig in Ordnung das hier Hilfestellung gegeben wird aber teilweise werden hier Sachen vorgeschlagen die etwas über das Ziel hinausschießen denke ich.
Er kann doch erstmal mit was "normalen" anfangen und später dann immer noch größer bauen/erweitern.
Ich bin der Auffassung, wenn man schon mal den Fräser ansetzt, dann richtig.
Es macht einen erheblichen Unterschied, ob ich die Strömer annasche
oder vernünftig breit ziehe, auch mit 16er Bvf.
Du kannst das gerne so Hand haben und dich über 2 PS Mehrleistung freuen.
Mein Ding ist das nicht und sowas kann ich auch nicht empfehlen.
