Eigenbau LED Blinker

LED Blinker sind heute nichts neues mehr. Aber nur was man selbst gebaut hat, gehört einem auch

Die Entstehungsgeschichte ist ganz pragmatisch:
Viele LED Blinker arbeiten mit Vorwiderständen und verbraten sinnlos Strom in Wärme. Nun ist aber Strom ein rares Gut am Moped, die ~25W Gleichstromleistung der Vape kommen mit etwas Zusatzklimbim schnell an die Grenzen. Und da die Blinker mit 2x21W ins Holz schlagen, kann da angegriffen werden.
Und es soll die Originaloptik beibehalten werden. Nachrüst-LED-Blinker gibt es ja wie Sand am Meer.

Herausgekommen ist folgendes:
- LED Blinker für 12V (10 - 30V)
- Eingang verpolungssicher (Kabel können beliebig angeklemmt werden)
- lediglich 0,6W Verbrauch (orschinal 21W!) pro Blinker bei 12V Nennspannung: Das sind 97% Einsparung

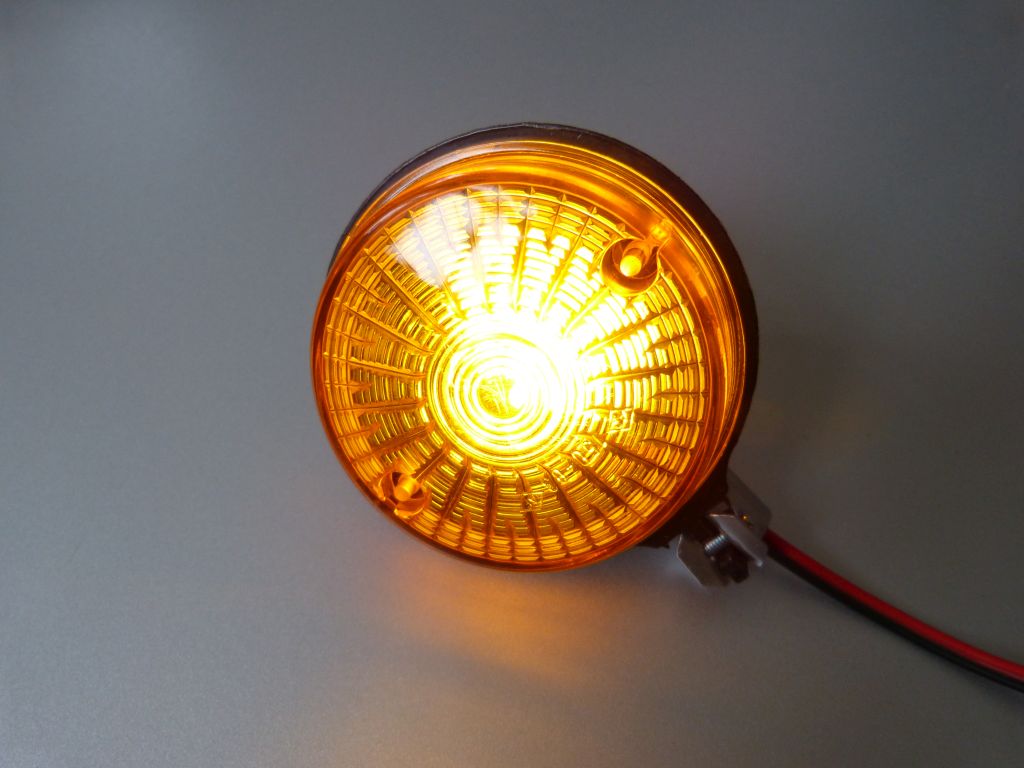

- ansprechende Lichtfarbe mit orangen Kappen
- gleichmäßige Ausleichtung ähnlich des normalen Leuchtobsts (kein LED-Punktmuster)
- kann in den originalen Befestigungsbohrungen installiert werden (keine neuen Bohrungen etc, also Plug&Play, bzw. wieder rückrüstbar).

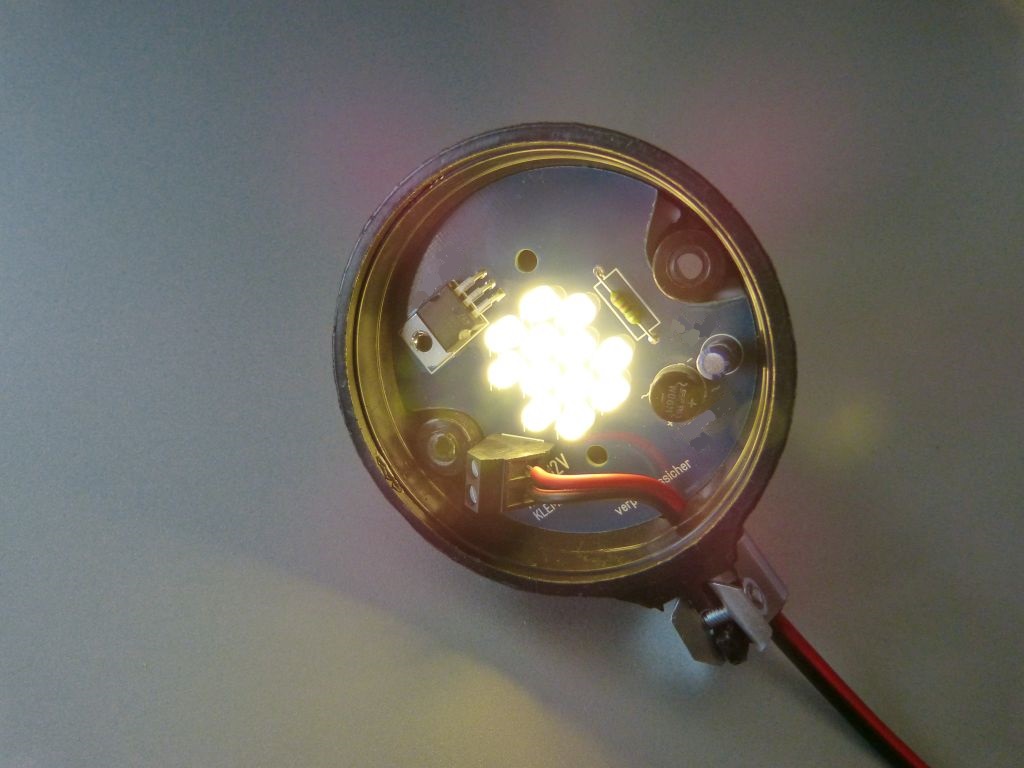

Zwar hab ich das Grundkonzept schon die letzte Saison gefahren, aber diesmal hab ich es in Ordentlich gebaut und eine Platine kreiert.
(PS: Bei den Fotos hab ich den ISO-Wert reduziert, damit man was erkennt. Nicht dass einer sagt "ist aber dunkel").

Nope, mit etwas Umstricken wären noch 7,5...8V machbar, aber 6V bedarf einer anderen Herangehensweise.

Ich hab den elektronischen Blinkgeber von MZA/Plitz drin. Geht von 0,02...20A, ist ideal für LED Blinker. Meine ziehen 0,05A pro Blinker, funktioniert supi.

Ich hab insgesamt 12 Platinen fertigen lassen, 2 Satz wären also über.

Mit 4 LEDs in Reihe leuchtet bei 10V nicht viel...

Edit: die 2 übrigen Sätze sind erstmal vergriffen

Die 2 Sätze sind erstmal weg. Evtl. kann ich nochmal einen Schwung Platinen ordern, das dauert aber etwas.
Und erstmal auf Feedback warten!

Die neuen Platinen sind da. Farbe wurde diesmal weiß, damit es wie beim originalen Blinker reflektiert.
Auch das nächste Problem wurde gelöst: Beim Einbau von LED-Blinkern ist die Blinkkontrolleuchte außer Funktion (original wird über den nichtaktiven Blinker der Stromkreis geschlossen - mit LEDs klappt das nicht mehr).
Da sowieso gebastelt werden muss, hab ich das auch gleich als Platine und LED-Lösung umgesetzt. Hab es versucht, relativ kompakt zu halten.

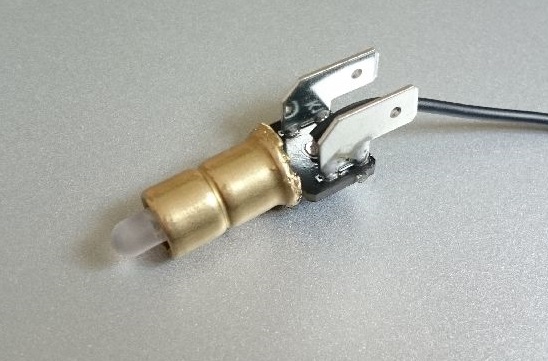

Originale Lampenfassung ausgeräumt, Raumschiffchen landen lassen und anschließend noch vergießen.
