[Sammelthread] 3D Drucker

Hat zwar jetzt nicht direkt was mit 3D Druck zutun aber hätte jemand von den Zeichnern und Bastlern hier eine dxf Datei vom Luftfilterblech und würde mir diese zukommen lassen. Ich bin irgendwie zu doof diese "1/4" passend Ellipse zu zeichnen. Die Umrisse reichen mir.

Aber um was zum Thema beizutragen. Ich bin derzeit noch dabei meinen Anet a8 umzubauen. Nachdem mir das Netzteil abgeraucht ist mach ich jetzt einmal ne große Aktion. Gedruckt hab ich bisher noch nicht viel fürs Mopeds außer halt das Standartzeugs und nen Halter fürn MMB Drehzahlmesser. Bin aber gerade dabei nen Schwimmer zu entwickeln.

Zitat von spremtom

Hat zwar jetzt nicht direkt was mit 3D Druck zutun aber hätte jemand von den Zeichnern und Bastlern hier eine dxf Datei vom Luftfilterblech und würde mir diese zukommen lassen. Ich bin irgendwie zu doof diese "1/4" passend Ellipse zu zeichnen. Die Umrisse reichen mir.

Aber um was zum Thema beizutragen. Ich bin derzeit noch dabei meinen Anet a8 umzubauen. Nachdem mir das Netzteil abgeraucht ist mach ich jetzt einmal ne große Aktion. Gedruckt hab ich bisher noch nicht viel fürs Mopeds außer halt das Standartzeugs und nen Halter fürn MMB Drehzahlmesser. Bin aber gerade dabei nen Schwimmer zu entwickeln.

Mach halt Linie mit einzelpunkten, Druck das 1 zu 1 aus, ausschneiden und halt es ans Originalteil und vergleiche das.

alternativ das blech in nen Scanner legen, Decke drüber das alles dunkel ist und ab scannen, den scan dann in Hintergrund deiner Zeichnung legen, auf Originalmaß Skalieren und deine Elipse mit dem Original vergleichen,

Lagerbuchsen kann man aus ABS Drucken.

alles was direkt am Motor dran ist ist mit Vorsicht zu genießen und wenn dann sowieso nicht aus den gängigen PLA Drucken.

Ansaugtrichter schmelzen im Regelfall vorn am Vergaser etwas zusammen.

Membrankeile werden auf Dauer nicht halten.

Ich möchte auch hinzufügen, dass GIMP sich mit einigen der Probleme befassen könnte, auf die Sie gestoßen sind. Ich empfehle Ihnen, sich mit diesem Programm ausführlich vertraut zu machen

Entschuldigung für 2 mal posten

[quote='Komacrew']Hallo zusammen,

Bin neu hier im Forum und auch seit 2 Monaten bin ich auch glücklicher Besitzer eines 3D Druckers.

Ich besitze außerdem einen Star und einen Habicht. Beide haben diesen großen Plastik Luftfilter. Da ich es nicht einsehe 60-70€ dafür auszugeben, bin ich dabei diesen nachzubauen.

Hier schon einmal mein erstes Teil, die anderen sind noch im Druck.

[Blockierte Grafik: https://uploads.tapatalk-cdn.com/20200308/3611ffdb35b130ca1cde22d7da544629.jpg]

Gesendet von iPhone mit Tapatalk

Deine Bilder sind anscheinend defekt, ich sehe nix.

Ich kann sie sehen.

PC

Ich schon

Hier auch nicht.

Wird das über google drive o.ä. angeboten?
Das sieht man wahrscheinlich dann ohne Anmeldung nicht.

mfg

Hey Leute, sorry das ich nicht weiter was poste. Ich habe ja diesen Luftfilter nachgebaut. Ich bin mit einer Person ins Gespräch gekommen und dieser meinte, dass die Bauteile rechtlich geschützt sind und ich die nicht drucken bzw. veröffentlichen darf. Hat da jemand eine Ahnung?

Du darfst die Teile natürlich für dich selbst drucken, da kann dir keiner was. Aber wenn du es öffentlich verkaufst bzw. die Datei veröffentlichst könnte es im Ernstfall Probleme geben.

Ok ok. Verkaufen will ich die ja nicht. Ist ja nur just for fun.

Gesendet von iPhone mit Tapatalk

Ich habe lange nach diesen Informationen gesucht und war sehr überrascht, als ich sie hier fand.

Hallo zusammen

Ich lese das hier viele sich mit dem Thema beschäftigt haben und wohl auch einiges nachweisen können.

Ich suche auf diesem Weg jemanden der mit einen spacer Drucken könnte für die Vforce 3... Masse würde ich durchgeben und das Teil müsste dann in das jeweilige genutzte programm übertragen werden.
Das sowas für einen erfahrenen absolut kein Problem darstellt und zeitlich von der Zeichnung kein hoher Anspruch ist dachte ich hier findet sich jemand.
Würde mich über eine Zuschrift freuen.

Mfg😁

Zeig mal Photo vom spacer bitte

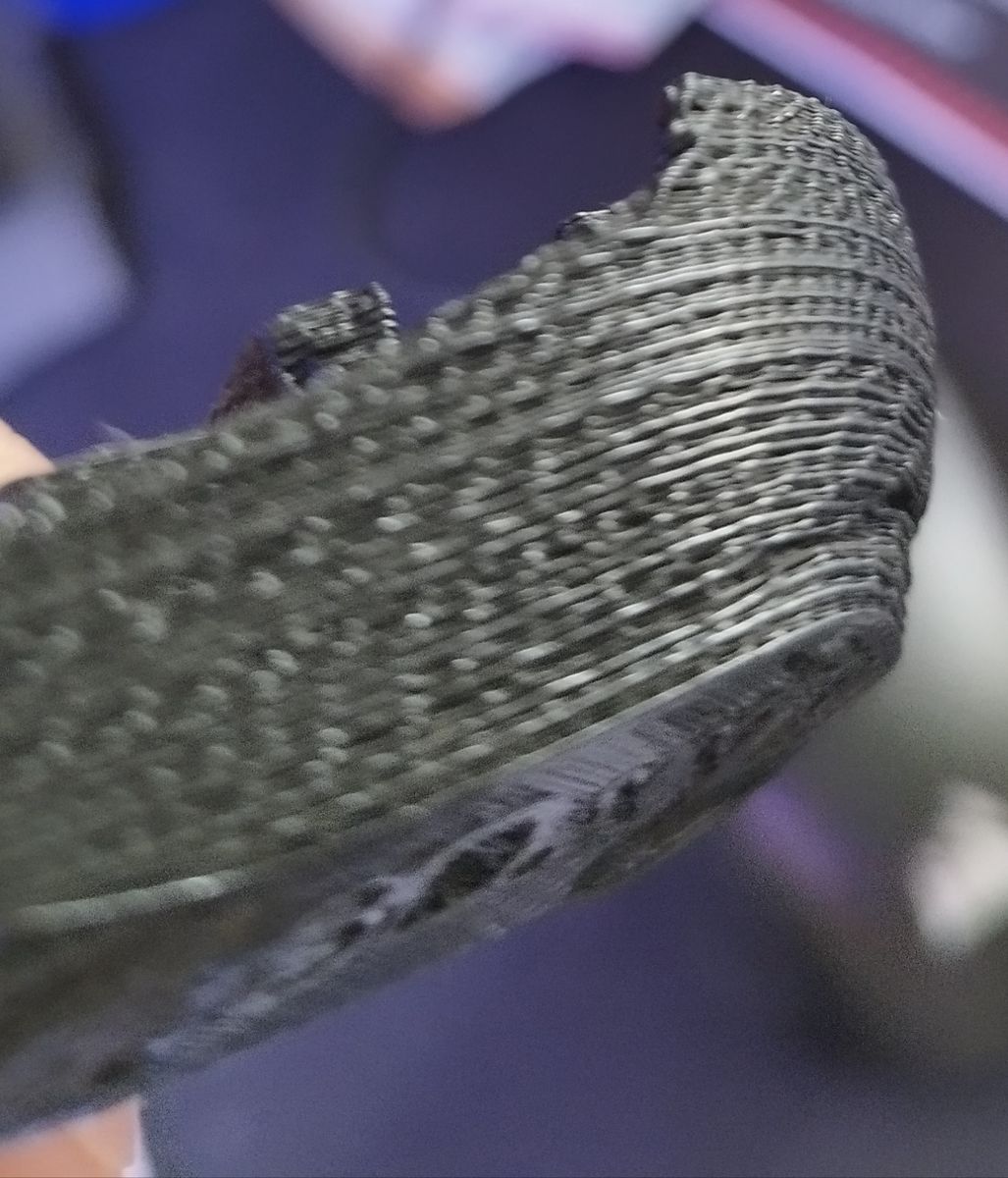

Moin Moin, irgendwie bekomme ich es nicht hin mit dem Polymaker Polyterra pla gute Ergebnisse zu erzielen. Temp hab ich jetzt schon alles durch probiert in dem Bereich der angegeben wird. Geschwindigkeit musste ich schon stark reduzieren für die ersten Schichten damit es aufm Bett haften bleibt aber das sieht auch nicht so viel besser aus... (Drucker ist ein ender 3)

Wo liegt der Fehler?
