Reso Auspuff selber bauen

Trialanton125 hast du denn schon das nötige Werkzeug? Schweißgerät, Rollbiegegerät, usw....

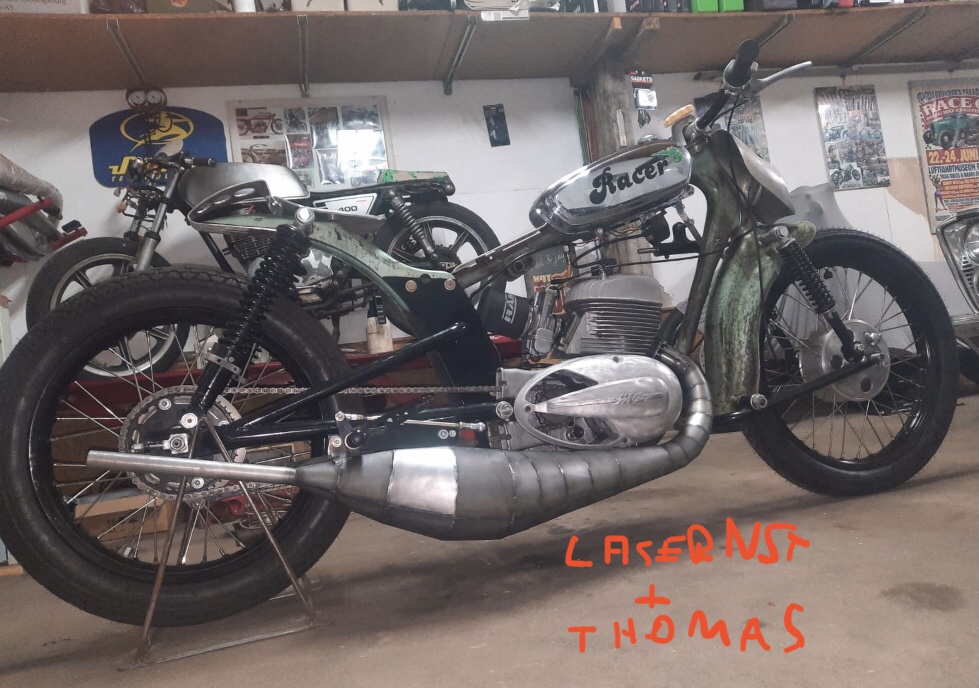

Das Ding hier zb hat nen Riesen Aufwand gemacht und bringt gerade mal ein Plus von 35 auf 37 Prüfstands-PS am Motor. Also einfach mal rechnen ist nicht.

Nur rechnen ohne Erfahrungswerte bringt nichts, zumal das auch das FOS Konzept ne starke Vereinfachung ist, und gewisse Vortazssetzungen vom Zylinder/Motor fordert. Wie war der Unterschied in der Radleistung? Nur Dpitzenleisting sagt auch wenig, könnte mir vorstellen der läuft relativ gegen die Wand.

Müsste gucken aber mehr als 1,5PS warens nicht, vielleicht 2. Aber der Auspuf ist schöner als eine Pornoqueen. Das Ding hat noch gut Platz für Fläche in der Buchse.

In welchem Volumenverhältnis steht er zum Hubraum? Hast du ein Diagramm?

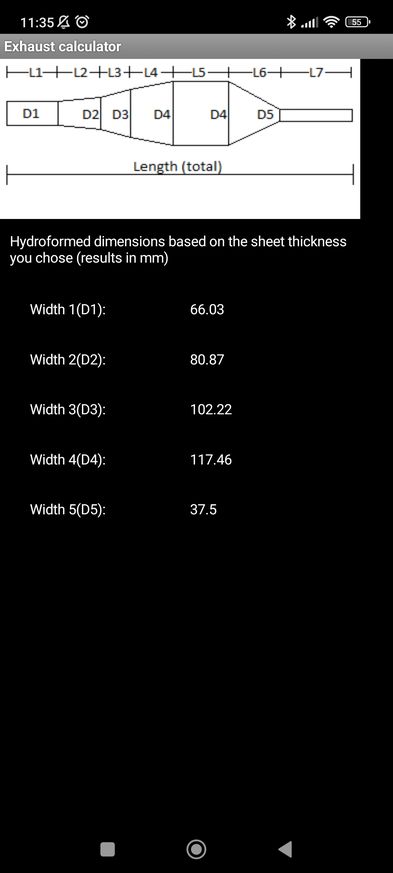

Der Innendurchmesser des Mittelteils beträgt 102mm.

Daraus ergeben sich die restlichen Proportionen.

Ansonsten einfach auf die gegebene Größe ausdrucken.

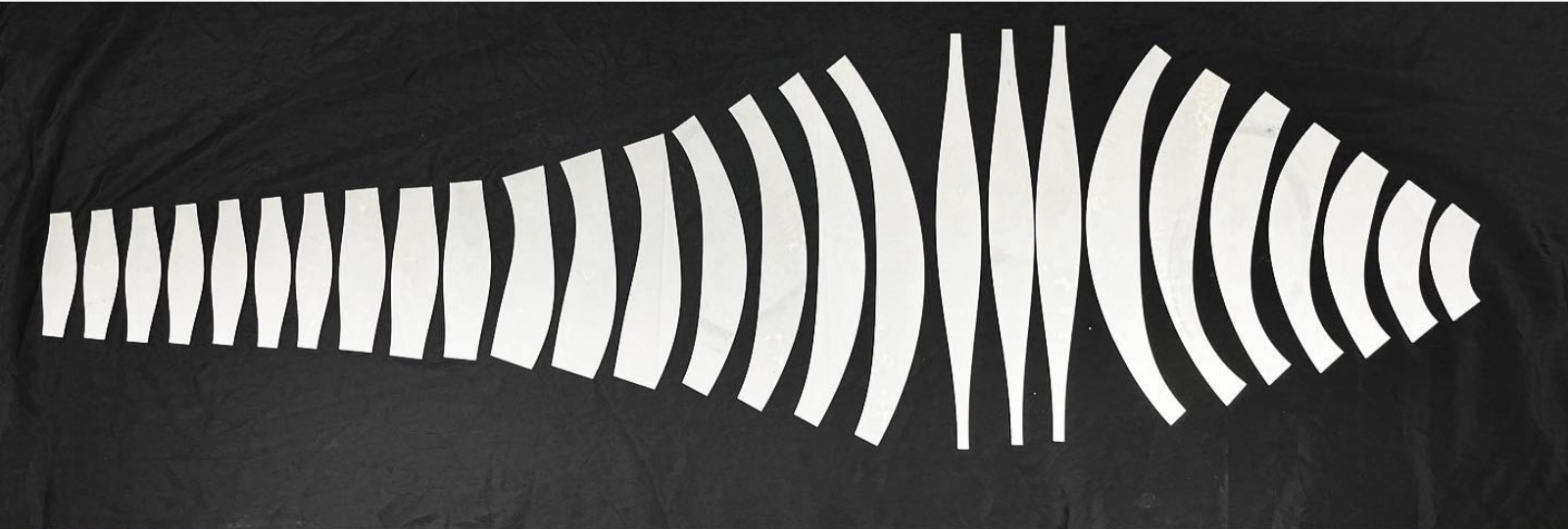

Ausschneiden. Zusammenkleben.

Staunen was dabei heraus gekommen ist

und das Ganze aufs Blech übertragen.

Viel Spaß

Du erwartest ziemlich viel von jemandem der nichtmal Google bedienen kann ;]

Ich habs auf dem Silbertablett serviert.

Auch wenn Anton es höchstwahrscheinlich nicht gebacken bekommt,

so erfreut sich vielleicht der ein oder andere Schrauber über meinen kleinen Beitrag.

Damit ich auch noch dumme Fragen stellen kann, bis zum berechnen komme ich auch noch aber ich scheitern an dem Punkt die Segmente für den Krümmer, muss die die Länge die mir das Programm für die äußere Länge oder die innere (kürzere) Länge oder irgendwie von der Mitte? Weil ich glaub mal gelesen zu haben das der Krümmer so ziemlich mit das Spielentscheidenste ist

Beim Krümmer nimmst du die gestreckte Länge.

" Weil ich glaub mal gelesen zu haben das der Krümmer so ziemlich mit das Spielentscheidenste ist" - was du alles schon gelesen hast...

Zitat von S105-Fahrer

so erfreut sich vielleicht der ein oder andere Schrauber über meinen kleinen Beitrag.

S105-Fahrer Grüße und ein Dank gehen raus, Matti

Ich hab aktuell mal wieder ein wenig Zeit meinem Hobby nachzugehen und mich mal wieder mit der Thematik auseinandergesetzt. Das Netz gibt aktuell viele, viele Videos und Wissen preis, auch von LT. Noch wesentlich mehr als vor 6-7 Jahren als ich mal begonnen hatte mich mit dem Thema zu beschäftigen. Hardware zum Auspuff bauen ist vorhanden, da brauchts meinerseits allerdings noch ein wenig handwerkliche Übung beim Schweißen.

Mein Ziel ist es demnächst mal einen fürs Ringmoped zu bauen. Mattis Reso mal ein wenig umgeschwungen am 3D Scan meines Ringmopeds:

Geht schon beeindruckend viel aktuell mit Freeware zu machen. Eventuell sind ja noch ein paar Leute für den Erfahrungsaustausch hier im Forum aktiv am Auspuffe bauen.

Beste Grüße zum Sonntag!

Doofe Frage, aber wieviel bodenfreiheit braucht man hier auf der Strecke? Es handelt sich um eine mittige GP Verlegung am MTX.

Bri mittiger Verlegung unter dem Motot reichen wenige Zentimeter Bodenfreiheit aus.

Hi was für Programme gibt es wo man so ein gürteltier erstellen kann. So das man davon eine Abwicklung bekommt.
